Waarom is schakelapparatuur het sleutelknooppunt in moderne energiesystemen?

In een elektrisch energiesysteem wordt detransmissie van elektrische energievan energiecentrales tot eindgebruikers omvat een reeks complexe controle-, distributie- en beschermingsfasen. Dit proces omvat veel meer dan alleen het aansluiten van draden; het is afhankelijk van een geavanceerde, gecoördineerde reeks apparatuur. Schakelapparatuur, die fungeert als een cruciaal knooppunt in het elektriciteitsnetwerk, vervult functies die veel verder gaan dan het eenvoudige concept van 'schakelen'. In wezen is het een door metaal omsloten samenstel waarin meerdere functionele eenheden zijn geïntegreerd, belast met kernactiviteiten zoals het maken en verbreken van circuits, statusbewaking, foutbeveiliging en stroomverdeling. Het begrijpen van schakelapparatuur is de sleutel tot het begrijpen hoe moderne energiesystemen een veilige, betrouwbare en flexibele stroomvoorziening realiseren.

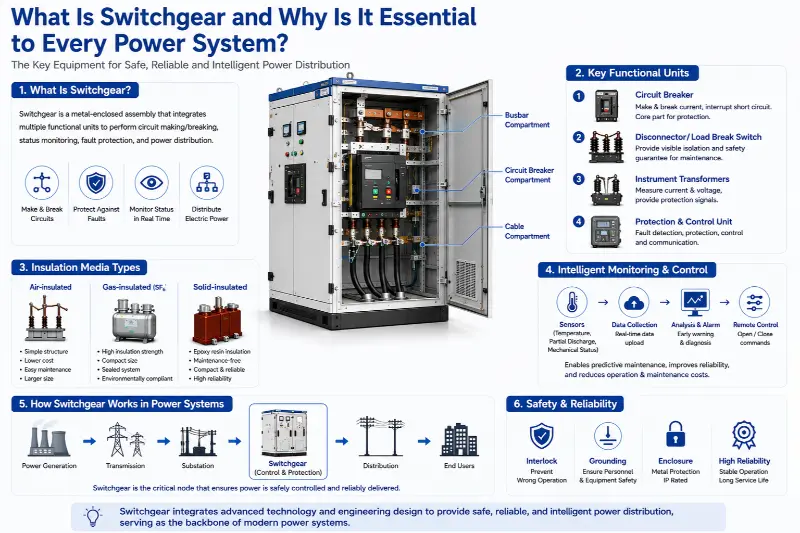

De kernwaarde van schakelapparatuur ligt in de fysieke implementatie van ‘isolatie’ en ‘controle’. Voedingssystemen moeten omgaan met verschillende bedrijfsomstandigheden, waaronder routinematige stroomoverdracht en -uitval, veilige isolatie tijdens onderhoud van apparatuur en snelle ontkoppeling tijdens fouten. Door de mechanische combinatie en elektrische vergrendeling van de interne functionele eenheden standaardiseert en beveiligt schakelapparatuur deze handelingen. De metalen behuizing biedt een robuuste beschermende barrière, waardoor actieve componenten fysiek worden gescheiden van de externe omgeving en personeel. Intern verdelen scheidingswanden de eenheid verder in onafhankelijke compartimenten, zoals de railkamer, de stroomonderbrekerkamer en de kabelkamer. Dit ontwerp zorgt ervoor dat als er zich in één compartiment een storing voordoet, de impact ervan gelokaliseerd blijft, waardoor wordt voorkomen dat het incident escaleert. Deze modulaire, gecompartimenteerde ontwerpfilosofie vormt de basis van hoe schakelapparatuur de algehele systeemstabiliteit garandeert.

Qua functionele samenstelling is een typische schakeleenheid niet slechts een enkel apparaat, maar een miniatuursysteem. Het bestaat uit verschillende belangrijke functionele eenheden die samenwerken:

1. Eenheid voor het maken en onderbreken van hoofdcircuits: Het kernonderdeel hier is de stroomonderbreker. Het is in staat circuits te maken en te verbreken onder normale belastingsomstandigheden; Belangrijker nog: in geval van kortsluiting of ernstige overbelasting zorgt het interne uitschakelmechanisme ervoor dat de stroom binnen milliseconden automatisch uitschakelt, waardoor de foutstroom wordt onderbroken. Het uitschakelvermogen bepaalt rechtstreeks de omvang van kortsluitfouten die de schakelapparatuur kan verwerken.

2. Veiligheidsisolatie en zichtbare onderbrekingseenheid: Deze functie wordt voornamelijk uitgevoerd door scheiders (isolatoren) of lastscheidingsschakelaars. Scheidingsschakelaars worden gebruikt nadat de stroomonderbreker is geopend om een ​​duidelijke, betrouwbare luchtgeïsoleerde opening te creëren, wat een zichtbare veiligheidsgarantie biedt voor het onderhoud van de apparatuur. Lastscheidingsschakelaars kunnen als volgt worden onderverdeeld: 1. Luchtgeïsoleerd: deze gebruiken lucht bij atmosferische druk als primair isolatiemedium. Voordelen zijn onder meer een eenvoudige structuur, lagere kosten en onderhoudsgemak. Nadelen zijn onder meer de omvangrijke apparatuurgrootte; omdat lucht een relatief lage diëlektrische sterkte heeft, zijn grote elektrische afstanden vereist om de veiligheid te garanderen. Interne componenten zijn ook gevoelig voor omgevingsfactoren zoals vochtigheid en stof.

3. Gasgeïsoleerd: Zwavelhexafluoride (SF6)-gas wordt doorgaans gebruikt als isolatie- en boogblusmedium. SF6-gas biedt uitstekende isolatie- en boogdovende eigenschappen, waardoor schakelapparatuur die deze technologie gebruikt zeer compact kan zijn met een kleine footprint, terwijl ze immuun blijft voor externe invloeden van buitenaf. De technologie is echter sterk afhankelijk van gasafdichtingstechnieken; bovendien is SF6 een krachtig broeikasgas, en de terugwinning en verwijdering ervan zijn onderworpen aan strikte milieuregels.

4. Vast geïsoleerd: Vaste materialen, zoals epoxyhars, worden gebruikt om primaire circuitcomponenten (bijvoorbeeld stroomonderbrekers, scheiders) in een enkele, geïntegreerde module te gieten of in te kapselen. Deze technologie elimineert de impact van de externe omgeving volledig en maakt een onderhoudsvrije werking mogelijk, waarbij de apparatuurgrootte tussen die van luchtgeïsoleerde en gasgeïsoleerde typen ligt. De uitdaging ligt in de extreem hoge eisen aan de materiaalverwerking en het ontwerp van de warmteafvoer.

Bij het ontwerp van moderne schakelapparatuur wordt steeds meer de nadruk gelegd op de waarneembaarheid van de toestand en op intelligente bediening en onderhoud. Traditionele periodieke onderhoudsmodellen verschuiven naar conditiegebaseerd voorspellend onderhoud. Dit is afhankelijk van verschillende sensoren die in de kast zijn geïnstalleerd: temperatuursensoren bewaken de warmteontwikkeling bij contacten en railaansluitpunten; sensoren voor gedeeltelijke ontlading detecteren interne isolatiedefecten in een vroeg stadium; en mechanische karakteristieke sensoren registreren de openings- en sluitingssnelheden en -tijden van stroomonderbrekers. De verzamelde gegevens worden geüpload naar een backend-systeem waar big data-analyse vroegtijdige waarschuwingen biedt voor mogelijke fouten, waardoor gericht onderhoud mogelijk wordt; dit verbetert de betrouwbaarheid van de stroomvoorziening aanzienlijk en verlaagt de bedrijfs- en onderhoudskosten.

Schakelapparatuur werkt niet op zichzelf; het secundaire besturingssysteem dient als de neurale interface voor integratie in moderne slimme netwerken. Via standaard communicatieprotocollen kunnen gegevens met betrekking tot beveiliging, metingen en status worden verzonden naar automatiseringssystemen van onderstations of verzendingscentra op een hoger niveau. Het kan ook afstandsbedieningscommando's ontvangen om op afstand openings- en sluitingsoperaties uit te voeren. Dankzij deze mogelijkheid voor bidirectionele informatie-uitwisseling kunnen netbeheerders de operationele status van de rand van het netwerk in realtime bewaken en wordt snelle foutisolatie en stroomherstel mogelijk gemaakt – fundamentele elementen bij het bouwen van een zelfherstellend net.

Wat betreft installatie en langdurig gebruik worden de prestaties van schakelapparatuur beïnvloed door een groot aantal factoren. De vlakheid van de fundering van de installatie, het aanhaalmoment van de railverbindingen en de betrouwbaarheid van het aardingsnetwerk dienen als initiële voorwaarden die de levensduurprestaties ervan bepalen. Tijdens bedrijf accumuleren interne componenten elektrische en mechanische slijtage; verbindingen kunnen losraken als gevolg van thermische uitzetting/samentrekking of elektromagnetische krachten, wat tot oververhitting kan leiden; en isolatiematerialen ondergaan in de loop van de tijd een geleidelijke veroudering. Zelfs de meest geavanceerde apparatuur vereist professionele inspecties, temperatuurbewaking en gedeeltelijke ontladingstests om veranderingen in de toestand ervan op te sporen.

Als cruciaal knooppunt in het energiesysteem belichaamt schakelapparatuur een ontwerpfilosofie die wordt gekenmerkt door hoge integratie, functionele specialisatie en een focus op veiligheidsredundantie. Van de robuuste externe metalen bekleding tot de ingewikkelde interne elektrische logica, en van fundamentele fysieke isolatieprincipes tot de allernieuwste slimme detectietechnologieën, elk detail dient een kerndoelstelling: het creëren van betrouwbare controlepunten en veiligheidsbarrières te midden van complexe stroomstromen. Een diepgaand begrip van schakelapparatuur laat zien dat een continue, stabiele stroomvoorziening niet als vanzelfsprekend kan worden beschouwd; het vertrouwt eerder op het rigoureuze technische ontwerp en de voortdurende technologische evolutie achter talloze onderdelen van dergelijke kritische apparatuur. Deze eenheden zijn in staat om circuits te maken en te verbreken bij nominale stroom en zijn bestand tegen specifieke kortsluitstromen. Ze worden vaak gecombineerd met zekeringen voor specifieke toepassingen. Mechanische of elektrische vergrendelingen tussen deze apparaten en stroomonderbrekers zijn van cruciaal belang om operationele fouten te voorkomen.
