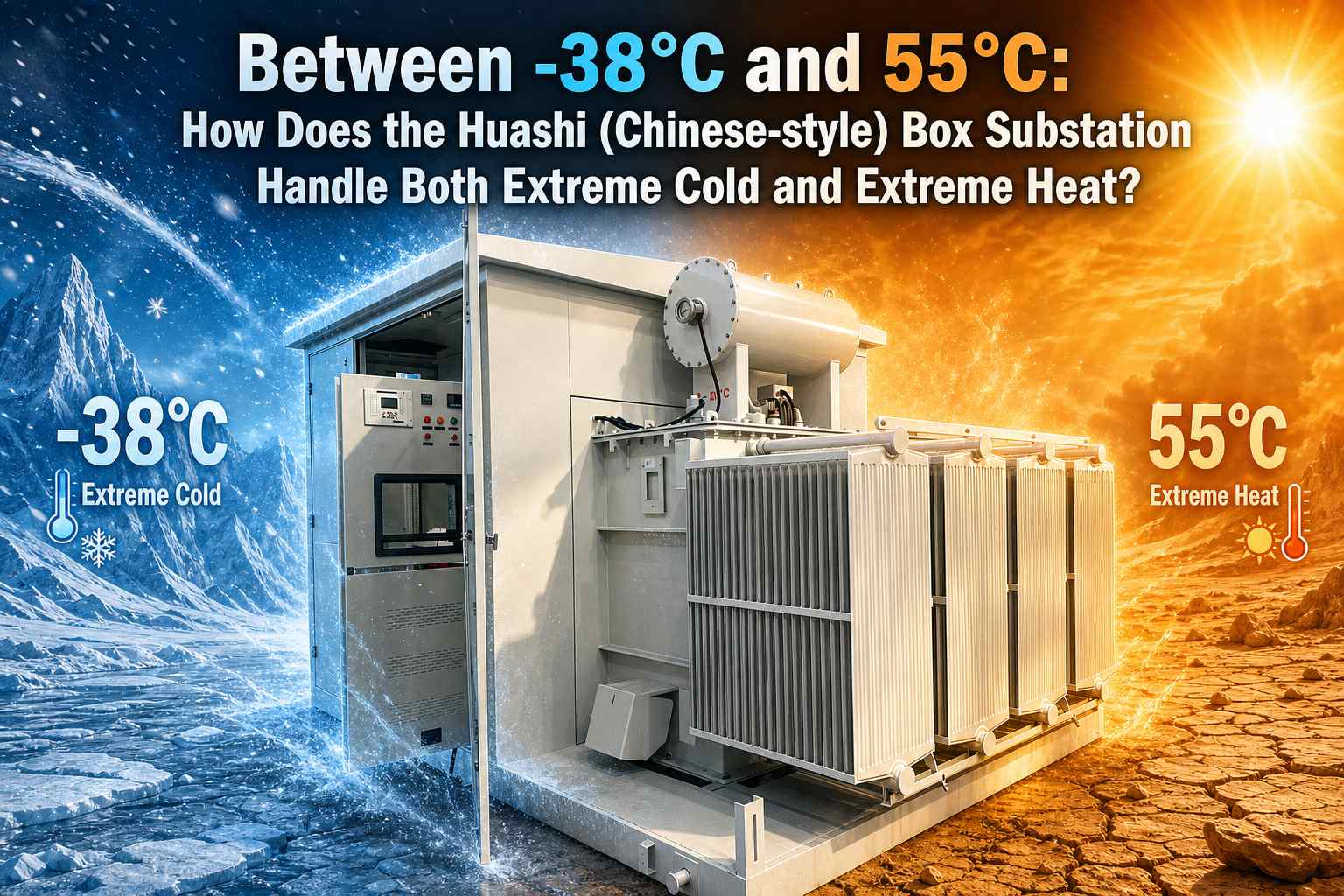

Tussen -38°C en 55°C: hoe werkt het Huashi (Chinese stijl) Box-substation

Op overzeese locaties voor nieuwe energieprojecten, zoals de Centraal-Aziatische Gobi, het Russische Verre Oosten en de Afrikaanse woestijnen, wordt apparatuur het hele jaar door geconfronteerd met enorme temperatuurverschillen: de wintertemperatuur daalt tot -38°C, terwijl de oppervlaktetemperatuur in de zomer stijgt tot 55°C. Onder dergelijke omstandigheden zijn conventionele box-substations zeer gevoelig voor storingen, waaronder het stollen van olie bij lage temperaturen, het vastlopen van schakelmechanismen, het uitschakelen van overbelasting bij hoge temperaturen en versnelde veroudering van de isolatie, wat een directe invloed heeft op de continue energieopwekking van fotovoltaïsche en windenergiecentrales.Zhejiang Deyan Elektrisch Co., Ltd.heeft zijn box-substation in Chinese stijl geoptimaliseerd en geüpgraded voor complexe overzeese bedrijfsomstandigheden, waardoor een stabiele en continue werking wordt bereikt over een breed temperatuurbereik van -38°C tot 55°C, en betrouwbare geprefabriceerde energiedistributieoplossingen worden geboden voor wereldwijde EPC-aannemers en nieuwe energiestationklanten.

Wat het box-substation in Chinese stijl onderscheidt van traditionele Europese box-substations is het kernkenmerk: het transformatorlichaam is extern gemonteerd, met koellichamen die direct aan de lucht zijn blootgesteld en vertrouwen op natuurlijke ventilatie om de warmte af te voeren. Dit geeft het een inherent uitstekend warmteafvoerpotentieel, wat het fundamentele voordeel is voor aanpassing aan scenario's met hoge temperaturen. Voortbouwend op deze structurele basis heeft Deyan Electric gespecialiseerde, op maat gemaakte ontwerpen uitgevoerd die zich richten op de twee belangrijkste pijnpunten: extreme kou en extreme hitte, en daarmee in één keer de problemen met de werking van de apparatuur, veroorzaakt door enorme temperatuurverschillen, oplossen.

Hoge temperatuur 55°C Bedrijfsomstandigheden: verbeterde warmteafvoer, geen uitschakeling bij hoge temperatuur

In woestijnprojecten in het Midden-Oosten en Afrika kan de omgevingstemperatuur oplopen tot wel 55°C. Zonnestraling in combinatie met de warmteopwekking door transformatoren maakt conventionele box-substations zeer gevoelig voor bescherming tegen oververhitting en verminderde werking. Het Chinese onderstation in Deyan-stijl maakt gebruik van een extern gemonteerde open radiatorstructuur, waardoor volledig gebruik wordt gemaakt van natuurlijke convectiekoeling en de afhankelijkheid van kwetsbare componenten zoals ventilatoren wordt verminderd.

De behuizing van de behuizing is gemaakt van UV-bestendig, met fluorkoolstof gecoat, weerbestendig staal om intense zonnestraling te weerstaan ​​en de interne warmteaccumulatie te verminderen. De hoogspannings- en laagspanningscompartimenten zijn uitgerust met een intelligent temperatuurgecontroleerd uitlaatsysteem dat automatisch geforceerde ventilatie activeert wanneer de temperatuur een bepaalde drempel bereikt, gecombineerd met stoffilterschermen om de warmteafvoer en zandpreventie in evenwicht te brengen. Alle interne componenten zijn onderdelen van industriële kwaliteit die bestand zijn tegen hoge temperaturen en bij de isolatiematerialen is een ruime marge voor temperatuurstijging gereserveerd, waardoor een stabiel nominaal uitgangsvermogen bij 55°C wordt gehandhaafd en stilstand van stations als gevolg van oververhitting van het substation wordt voorkomen.

Extreem koud -38°C Bedrijfsomstandigheden: Antivries bij lage temperaturen, garandeert betrouwbaar opstarten

Wanneer de omgevingstemperatuur daalt tot -38°C, stijgt de viscositeit van conventionele transformatorolie sterk en kan er zelfs was neerslaan. Schakelaarafdichtingen worden broos bij lage temperaturen en schakelkasten krijgen te maken met condensatie en bevriezing, waardoor het voor apparatuur onmogelijk wordt om te sluiten.

Voor zeer koude projecten kiest Deyan voor naftenische transformatorolie met een laag stolpunt, die bij lage temperaturen een goede vloeibaarheid behoudt. De hoogspannings- en laagspanningscompartimenten van het boxsubstation zijn uitgerust met een geïntegreerde intelligente verwarming + anticondensatie-ontvochtigingsmodule die automatisch de verwarming activeert wanneer de temperatuur onder een ingestelde waarde daalt, waardoor de bedrijfstemperatuur van de regel- en beveiligingscircuits behouden blijft.

De behuizingsafdichting maakt gebruik van siliconenrubberafdichtingsstrips die bestand zijn tegen lage temperaturen om verharding en scheuren bij lage temperaturen te voorkomen en om het binnendringen van vocht, ijs en sneeuw te voorkomen. De schaalconstructie heeft een impactverificatie bij lage temperatuur ondergaan, zonder risico op brosse breuk in extreem koude omgevingen, waardoor een soepele inbedrijfstelling bij -38°C en aanpassing aan windenergie- en fotovoltaïsche projecten in Centraal-Azië en Siberië wordt gegarandeerd.

Aanpassing aan meerdere scenario's, voldoen aan buitenlandse projectnormen

Het Zhejiang Deyan Electric-doosonderstation in Chinese stijl integreert een hoogspanningscompartiment, een laagspanningscompartiment en een extern gemonteerde, in olie ondergedompelde transformator. Het beschikt over een compacte structuur en een kleinere voetafdruk, waardoor hijsen op locatie en een snelle installatie mogelijk zijn.

Het ondersteunt reguliere spanningsniveaus van 10 kV/35 kV en kan worden aangepast voor overzeese projecten, waaronder fotovoltaïsche step-up, windenergie en energiedistributie in de mijnbouw. Het kan worden vervaardigd volgens de internationale IEC-normen en wordt geleverd met CE-, RoHS- en andere gerelateerde certificeringen, waarmee wordt voldaan aan de nalevingsvereisten van buitenlandse eigenaren en EPC-aannemers.

Naast het ontwerp voor brede temperaturen is de behuizing verkrijgbaar in IP54/IP55-beschermingsklassen en ondersteunt hij maatwerk tegen zandstormen en zoutsproeicorrosie, waardoor hij geschikt is voor samengestelde ruwe omgevingen zoals plateaus, zandstormen en kustgebieden. De complete unit beschikt over uitgebreide mechanische vergrendeling, overspanningsafleiders, drukontlasting en gasbeschermingsconfiguraties, met gemakkelijke bediening en onderhoud. Het onderhoud van een enkele eenheid heeft geen invloed op de werking van andere eenheden, waardoor de O&M-kosten van het station aanzienlijk worden verlaagd.

 Conclusie

Van de extreem koude sneeuwvelden van -38°C tot de verzengende woestijnen van 55°C: extreme temperatuurverschillen vormen niet langer een obstakel voor overzeese nieuwe energieprojecten. Het Chinese onderstation van Zhejiang Deyan Electric, gebaseerd op zijn unieke structurele ontwerp en aanpassingstechnologie met een breed temperatuurbereik, bereikt een stabiele werking in zowel hoge als lage temperatuuromgevingen en biedt kosteneffectieve geprefabriceerde onderstationoplossingen voor wereldwijde stroomdistributie en nieuwe energieprojecten.

Als u op zoek bent naar een box-substation in Chinese stijl dat zich kan aanpassen aan extreme klimaten, kunt u contact opnemen met Zhejiang Deyan Electric voor projecttechnische oplossingen en offertes.
