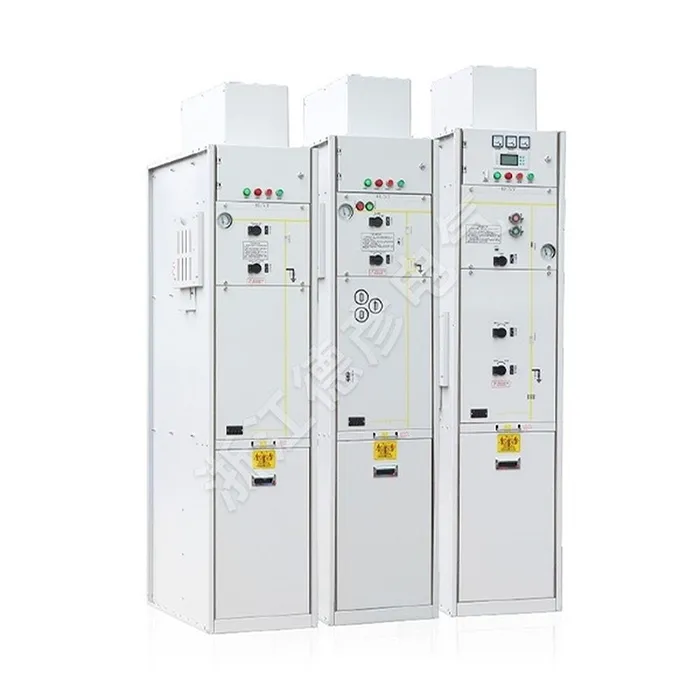

Ring-hoofdeenheidschakelapparaat

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. Ring Main Unit-schakelapparatuur is een compacte, afgedichte secundaire distributie-eenheid voor middenspanningsnetwerken. Het zorgt voor een betrouwbare stroomvoorziening door efficiënte belastingschakeling en foutisolatie mogelijk te maken in een "ring"-configuratie, waardoor uitval tot een minimum wordt beperkt. De belangrijkste kenmerken zijn onder meer het modulaire ontwerp, SF6- of vacuümisolatie en verbeterde veiligheid voor stedelijke en industriële toepassingen.

Stuur onderzoek

Productomschrijving

De productintroductie van de Ring-hoofdeenheidschakelapparatuur biedt 10 standaardconfiguratieopties, die voldoen aan de toepassingsvereisten van de meeste 36-40,5 kV-distributienetwerken. Als compact schakelapparaat maakt de XGN-40.5 vrijwel elke combinatie van geselecteerde functionele eenheden mogelijk.

Het schakelapparaat van de ringhoofdeenheid is voorzien van interfaces en gebruikersinterfaces en biedt een complete schakeloplossing voor secundaire distributienetwerken van 36–40,5 kV.

De roestvrijstalen gaskamer is gevuld met SF6-gas, waardoor alle onder spanning staande delen en schakelaars volledig zijn afgesloten van de externe omgeving. Dit volledig afgedichte systeem beschermt interne schakelaars en alle onder spanning staande onderdelen tegen externe veranderingen in de omgeving, waardoor een hoge betrouwbaarheid, personeelsveiligheid en vrijwel onderhoudsvrije werking worden gegarandeerd.

Productparameter (specificatie)

● Vacuümschakelapparatuur Belangrijkste technische parameters

Naam	Eenheid	numerieke waarde
Nominale spanning	kV	40.5
Nominale stroom	A	1250 1600 2000
Nominale frequentie	Hz	50
Geschatte kortstondige weerstandsstroom	KA	20 25 31,5
Nominale piekstroom	KA	50 63 80
Nominale vermogensfrequentie Bestand tegen spanning	Kv	95/1min
Nominale bliksemimpuls is bestand tegen spanning	Kv	185
Nominale kortsluitduur	S	4
Beschermingsgraad		IP3X

● Belangrijkste technische parameters van de vacuümstroomonderbreker

Naam	Eenheid	numerieke waarde
Nominale spanning	Kv	40.5
Nominale frequentie	HZ	50
Nominale vermogensfrequentie Bestand tegen spanning	Kv	95/1min
Nominale bliksemimpuls is bestand tegen spanning	Kv	185
Nominale stroom	A	1250 1600 2000
Geschatte kortstondige weerstandsstroom	KA	20 25 31,5
Nominale kortstondige breekstroom	KA	20 25 31,5
Nominale piekstroom	KA	50 63 80
Nominale kortsluitduur	mevrouw	4
Openingstijd	mevrouw	30 ≤ t≤ 60
Sluitingstijd	s	50 ≤ t≤ 100
Nominale kortsluitstroomcycli	Seconde	20
Mechanische levensduur	Seconde	10000
Beschermingsgraad		IP43

Producteigenschap en toepassing

Maximale veiligheid en personeelsbescherming

Ongeëvenaarde betrouwbaarheid en milieubestendigheid

Compact en ruimtebesparend ontwerp

Operationele flexibiliteit en toekomstbestendigheid

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D- Directe kabelaansluiteenheid

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker
