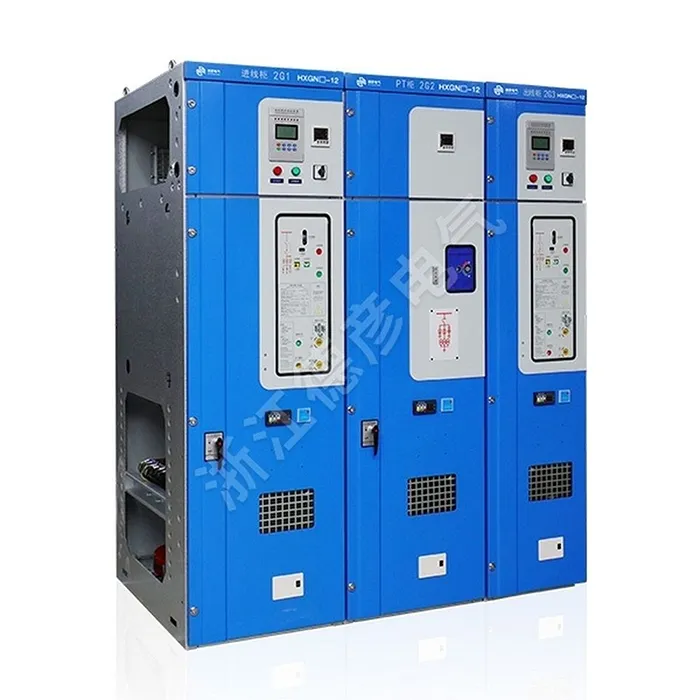

Luchtgeïsoleerde compacte schakelapparatuur

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. De kernschakelcomponent van de AIR-Insulated Compact Switchgear maakt doorgaans gebruik van een zeer betrouwbare SF6 gas- of vacuümlastscheidingsschakelaar, die sterke laadstroomschakelprestaties en een betrouwbaar kortsluitvermogen biedt. De behuizing van de AIR-Insulated Compact Switchgear is opgebouwd uit hoogwaardige stalen platen, gevormd met behulp van computergestuurde (CNC) processen, waardoor een robuuste mechanische sterkte en corrosieweerstand worden gegarandeerd. Een belangrijk ontwerpkenmerk is de uitzonderlijke compactheid. Door een geoptimaliseerde driedimensionale lay-out integreert het meerdere functionele compartimenten – inclusief de rail-, schakelaar-, kabel- en instrument-/bedieningsmechanismekamers – binnen een minimale ruimtelijke voetafdruk. Deze compartimenten zijn gescheiden door solide, geaarde metalen scheidingswanden, een cruciaal veiligheidskenmerk dat de operationele integriteit garandeert en de verspreiding van interne fouten voorkomt.

Stuur onderzoek

Productomschrijving

De AIR-Insulated Compact Switchgear Compact Switchgear, ontwikkeld door ons bedrijf als antwoord op de vraag van krachtige gebruikers naar betrouwbaarheid, veiligheid en compactheid in elektrische apparatuur, beschikt over luchtisolatie, een compact ontwerp, volledige intellectuele eigendomsrechten en uitgebreide typetests. Geschikt voor 10 kV/7,2 kV elektrische systemen in openbare gebouwen, commerciële woonstructuren, industriële en mijnbouwproductiesectoren. De AIR-geïsoleerde compacte schakelapparatuur is ook ideaal voor door een hoogspanningsmotor aangedreven complete mechanische apparatuur die compacte oplossingen vereist.

Productparameter (specificatie)

Serienummer	Project	Eenheid	Belastingschakelkast	Combinatie elektrische kast	Stroomonderbrekerkast
01	Nominale spanning	kv	12	12	12
02	Nominale frequentie	HZ	50/60	50/60	50/60
03	Nominale stroom	A
04	Hoofdbus	A	630	630	630
05	Filiaal hoofdbus	A	630	125 (afhankelijk van de nominale stroom van de zekering)	630
06	Nominaal isolatieniveau	kV
07	Stroomfrequentie Bestand tegen spanning (fase-naar-fase en fase-naar-aarde)	Kv	42	42	42
08	Stroomfrequentie Bestand tegen spanning (tussen pauzes)	Kv	48	48	48
09	Vermogensfrequentie Bestand tegen spanning (besturings- en hulpcircuits)	Kv	2	2	2
10	Blikseminpuls is bestand tegen spanning (fase-naar-fase en fase-naar-aarde)	Kv	75	75	75
11	Blikseminpuls is bestand tegen spanning (tussen poorten)	Kv	85	85	85
12	Nominale kortstondige weerstandsstroom (r.m.s)	kA
13	Hoofdcircuit	kA	20/3S	-	25/2S
14	Aardingscircuit	kA	20/2S	-	25/2S
15	Nominale piekstroom (piek)	kA	50	80	63
16	Nominale kortsluitstroom (piek)	kA	50
17	Nominale kortsluitbreekstroom	kA	-	31.5	25
18	Nominale overdrachtsstroom	kA	-	1700	-
19	Nominale actieve belastingsbreekstroom	A	630	-	-
20	Nominale breekstroom met gesloten lus	A	630	-	630
21	Nominale laad- en breekstroom voor kabels	A	10	-	15
22	Beschermingsgraad	Seconde	IP3X	IP3X	IP3X
23	Mechanische levensduur
24	Laadschakelaar		5000	5000	10000
25	Aardingsschakelaar		2000	2000	2000

Producteigenschap en toepassing

1. Compact en ruimtebesparend ontwerp

2. Gebruik van lucht als primair isolatiemedium

3. Kosteneffectiviteit en economisch voordeel

4. Verbeterde veiligheid met robuuste vergrendelingssystemen

5. Hoge betrouwbaarheid en onderhoudsgemak

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker
