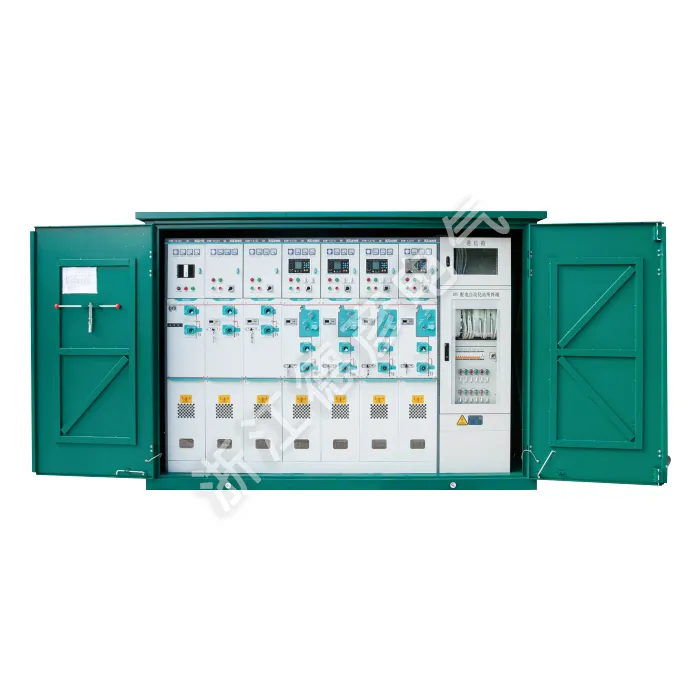

Hoogspanningskabelaftakdoos (buitenschakelstation)

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. De hoogspanningskabelaftakdoos (buitenschakelstation) is een compact, weerbestendig buitenschakelstation voor 6-35 kV-distributienetwerken. Het maakt veilige kabelaftakking, aansluiting en isolatie mogelijk via volledig geïsoleerde plug-in connectoren, met zichtbare ontkoppelingspunten en betrouwbare aarding. Deze ruimtebesparende oplossing vereenvoudigt de uitbreiding en het onderhoud van het netwerk.

Stuur onderzoek

Productomschrijving

De hoogspanningskabelaftakdoos (buitenschakelstation) is een compact, weerbestendig buitenschakelstation voor 6-35 kV-distributienetwerken en is een geavanceerde gasgeïsoleerde buitenringhoofdeenheid waarin internationale standaardtechnologieën zijn verwerkt. De hoogspanningskabelaftakdozen zijn ontworpen voor 12/24 kV-distributienetwerken en beschikken over volledig afgedichte SF6-isolatie, modulaire constructie en onderhoudsvrije werking, geschikt voor zware omstandigheden. Het ondersteunt uitbreidbare automatiseringsfuncties en maakt een betrouwbare stroomdistributie over industrieparken, stedelijke gebieden en commerciële centra mogelijk, terwijl de netwerkintelligentie wordt vergemakkelijkt.

Productparameter (specificatie)

Projectnaam			Eenheid	Laadschakelaar
Projectnaam			Eenheid	C-belasting schakeleenheid	F-combinatie elektrische eenheid	V-stroomonderbrekereenheid
Nominale spanning			kv	12/24	12/24	12/24
Nominale frequentie			Hz	50	50	50
Nominale stroom			A	630	125	630
Nominale overdrachtsstroom			A		1750
Nominaal isolatieniveau	1 min. Stroomfrequentie Bestand tegen spanning (fase-naar-aarde)	afwisselend in oppositie	Kv		42/65
		Tussen de pauzes	Kv		48/79
	Blikseminslagspanning	afwisselend in oppositie	Kv		75/125
	Blikseminslagspanning		Kv		85/145
Nominale kortsluitbreekstroom			kV	20	315	20
Nominale kortsluitstroom			KA	50	80	50
Nominale kortsluitstroom (aardingsschakelaar)			KA	50		50
Geschatte kortstondige weerstandsstroom		Hoofdcircuit	kA	20	20	20
Geschatte kortstondige weerstandsstroom		Aardingsschakelaar	KA	20	20	20
Geschatte korte duur		Hoofdcircuit	S	4		4
Geschatte korte duur		Aardingsschakelaar	S	4	4	4
Nominale piekstroom		Hoofdcircuit	KA	50		50
Nominale piekstroom		Aardingsschakelaar	KA	50	50	50
Interne boogtest (interne verbrandingsboogtest)			A	630	20kA/0,5s	630
Nominale breekstroom met gesloten lus			A	630	Beperkt door de zekering	630
Nominale actieve belastingsbreekstroom			A	10	Beperkt door de zekering	25
Nominale laad- en breekstroom voor kabels			Seconde	5000	17.4	3000
Mechanische levensduur		Schakelaar voor laden/ontkoppelen	Seconde	3000	5000	3000
		Aardingsschakelaar	Seconde		3000	10000
		Vacuümstroomonderbreker	Mpa
SF6-gasdruk (absolute druk bij 20°C)					0.035
Jaarlijks blikseminslagpercentage					≤0,025% jaarlijks
Beschermingsgraad voor luchtkamer en zekeringbuis					IP67
Beschermingsklasse behuizing en behuizing					IP4X

Producteigenschap en toepassing

Compact buitenontwerp

Volledige milieubescherming

Geavanceerde gasisolatietechnologie

Flexibele modulaire configuratie

Onderhoudsvrije werking

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

High Voltage Cable Branch Box (Outdoor Switching Station)
