AC-uittrekbare, met metaal beklede schakelapparatuur

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. De AC-uittrekbare, met metaal beklede schakelapparatuur biedt verbeterde veiligheid en onderhoudsflexibiliteit. De uittrekbare stroomonderbrekers maken eenvoudig onderhoud mogelijk zonder het hele systeem spanningsloos te maken, terwijl de volledig omsloten, geaarde metalen constructie maximale bescherming en betrouwbaarheid van de operator garandeert bij toepassingen voor middenspanningsstroomdistributie.

Stuur onderzoek

Productomschrijving

De AC-uittrekbare, met metaal beklede schakelapparatuur. Deze apparatuur is geschikt voor driefasige wisselstroomsystemen met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz. Het wordt gebruikt voor het ontvangen en distribueren van elektrische energie en biedt tegelijkertijd circuitcontrole, bescherming en monitoring.

De AC-uittrekbare, met metaal beklede schakelapparatuur is een middenspanningsoplossing (doorgaans 5-15 kV) ontworpen voor superieure veiligheid en betrouwbaarheid. Het belangrijkste kenmerk is de uittrekbare vacuümstroomonderbreker, die eenvoudig onderhoud mogelijk maakt zonder blootstelling aan delen onder spanning. Het met metaal beklede ontwerp biedt volledige scheiding van de compartimenten voor betere bescherming. Ideaal voor nuts- en industriële stroomdistributiesystemen.

Productparameter (specificatie)

Project	Eenheid	numerieke waarde
Nominale spanning	Kv	3,6,72,12
Nominale frequentie	Hz	50
Nominale stroom van de onderbreker	A	630,1250,1600,2000,2500,3150
Nominale stroom van schakelapparatuur	A	630,1250,1600,2000,2500,3150
Geschatte kortstondige weerstandsstroom (4S)	KA	16, 20, 25, 31,5, 40, 50
Nominale piekstroom (piek)	KA	40,50,63,80,100,125
Nominale kortsluitbreekstroom	KA	16, 20, 25, 31,5, 40, 50
Nominale kortsluitstroom (piek)	KA	40,50,63,80,100,125
Nominaal isolatieniveau	Kv	24,32,42
Nominaal isolatieniveau	Kv	40,60,75
Beschermingsgraad		De behuizing heeft een IP4X-classificatie. Als de deuren van het compartiment of de deuren van het stroomonderbrekercompartiment open zijn, is de classificatie IP2X.

Producteigenschap en toepassing

Ontwerp met uittrekbare stroomonderbreker

Robuuste gepantserde constructie

Verbeterde operationele veiligheid

Flexibele configuratie

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

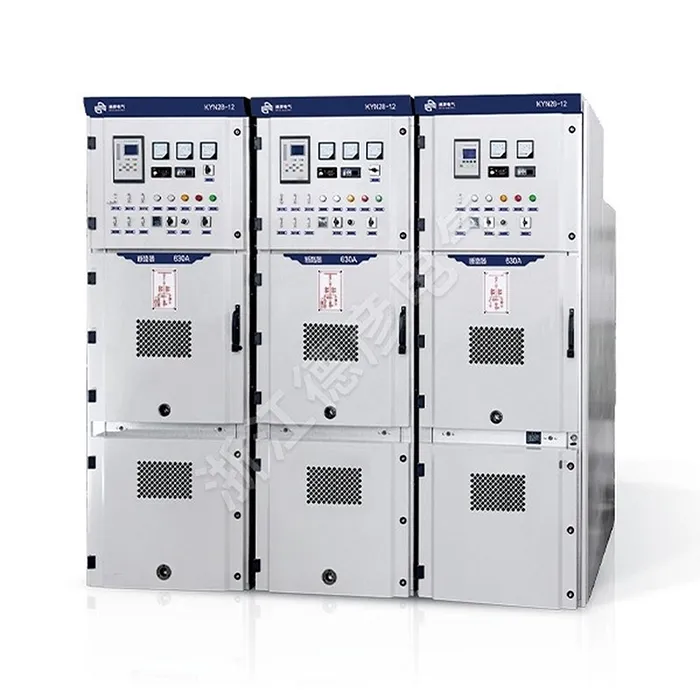

AC Withdrawable Metal-Clad Switchgear
