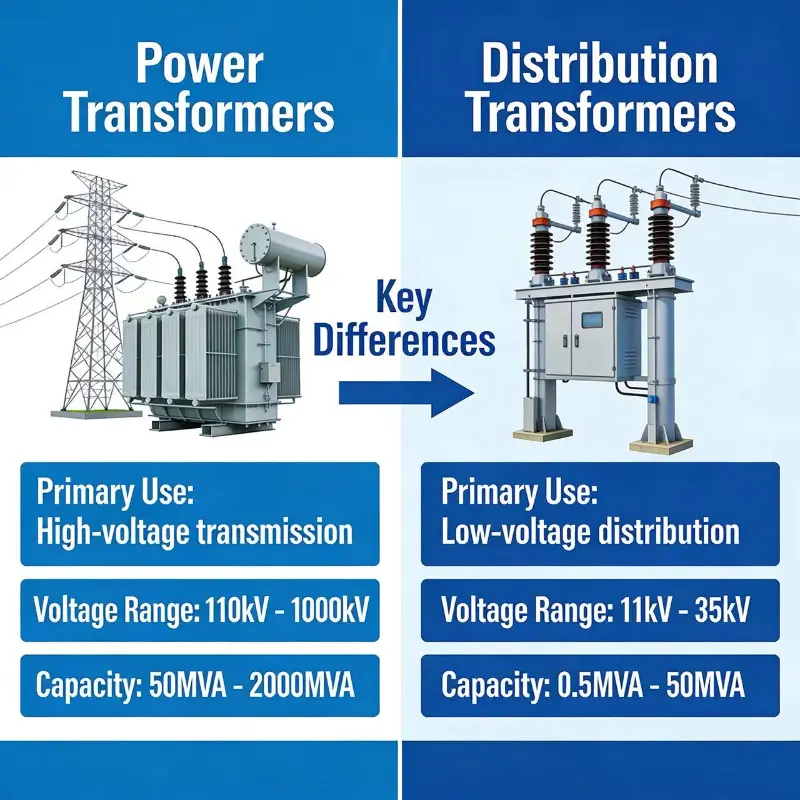

Wat is het verschil tussen een vermogenstransformator en een distributietransformator?

Vermogenstransformatoren worden voornamelijk aangesloten op een transmissienetwerk, waar ze in principe op een hogere spanning worden gebruikt, terwijl de distributietransformatoren worden gebruikt voor de distributie, waardoor ze altijd te maken hebben met lage spanningsniveaus.

Nu kom ik op de verschillen

1. Omdat ze in transmissienetwerken worden gebruikt, worden ze over het algemeen gebruikt op> 33 KV, terwijl distributietransformatoren over het algemeen worden aangesloten op <33 KV.

2. Vanwege de hogere spanning is het isolatieniveau van de vermogenstransformatoren erg hoog, terwijl dat van de distributietransformatoren laag is.

3. Belastingsschommelingen zijn minder bij vermogenstransformatoren, terwijl ze meer voorkomen bij distributietransformatoren, omdat ze rechtstreeks op de belasting zijn aangesloten.

4. Vermogenstransformatorenzijn zo ontworpen dat ze Cu-verlies en ijzerverlies gedurende 24 uur kunnen verdragen. Daarom is hun koelmechanisme erg sterk, terwijl in distributietransformatoren cu-verlies plaatsvindt op basis van de belastingscyclus, terwijl ijzerverlies altijd aanwezig is.

5. Bij het ontwerpen van stroomtransformatoren wordt ervoor gezorgd dat het verlies bij volledige belasting kleiner is. Terwijl bij distributietransformatoren de ijzerverliezen minimaal worden gehouden.

6. In stroomtransformatoren zijn de beoordelingen hoger, daarom gebruiken we een superieure kern als CRGO-stalen kern, terwijl in distributietransformatoren amorf staal wordt gebruikt.

7. Omdat CRGO STEEL meer flux per gewichtseenheid kan transporteren, is het specifieke gewicht van vermogenstransformatoren lager dan dat van distributietransformatoren.

8. Vermogenstransformatoren zijn ontworpen om maximale efficiëntie te bereiken bij volledige belasting. Dus volgens de voorwaarde van maximale efficiëntie: koperverlies bij volledige belasting van stroomtransformatoren = ijzerverlies.

· Terwijl we bij distributietransformatoren aannemen dat deze gemiddeld tot 70 - 75 procent van het nominale vermogen worden belast, is deze daarom ontworpen om maximale efficiëntie bij 70 - 75 procent te bereiken, vandaar volgens de formule van maximale efficiëntie -

koperverlies bij volledige belasting = 2* ijzerverlies.

Formule - voor maximale efficiëntie in transformatoren (x ^ 2 * cu loss = ijzerverlies) waarbij x het laden van de transformator is.

1. Voor vermogenstransformatoren is de belasting dus 100%, dus Cu-verlies = ijzerverlies.

2. Voor distributietransformatoren is de belasting 70%, dus 0,7 ^ 2 * Cu-verlies = ijzerverlies, dus Cu-verlies = 2 * ijzerverlies.
