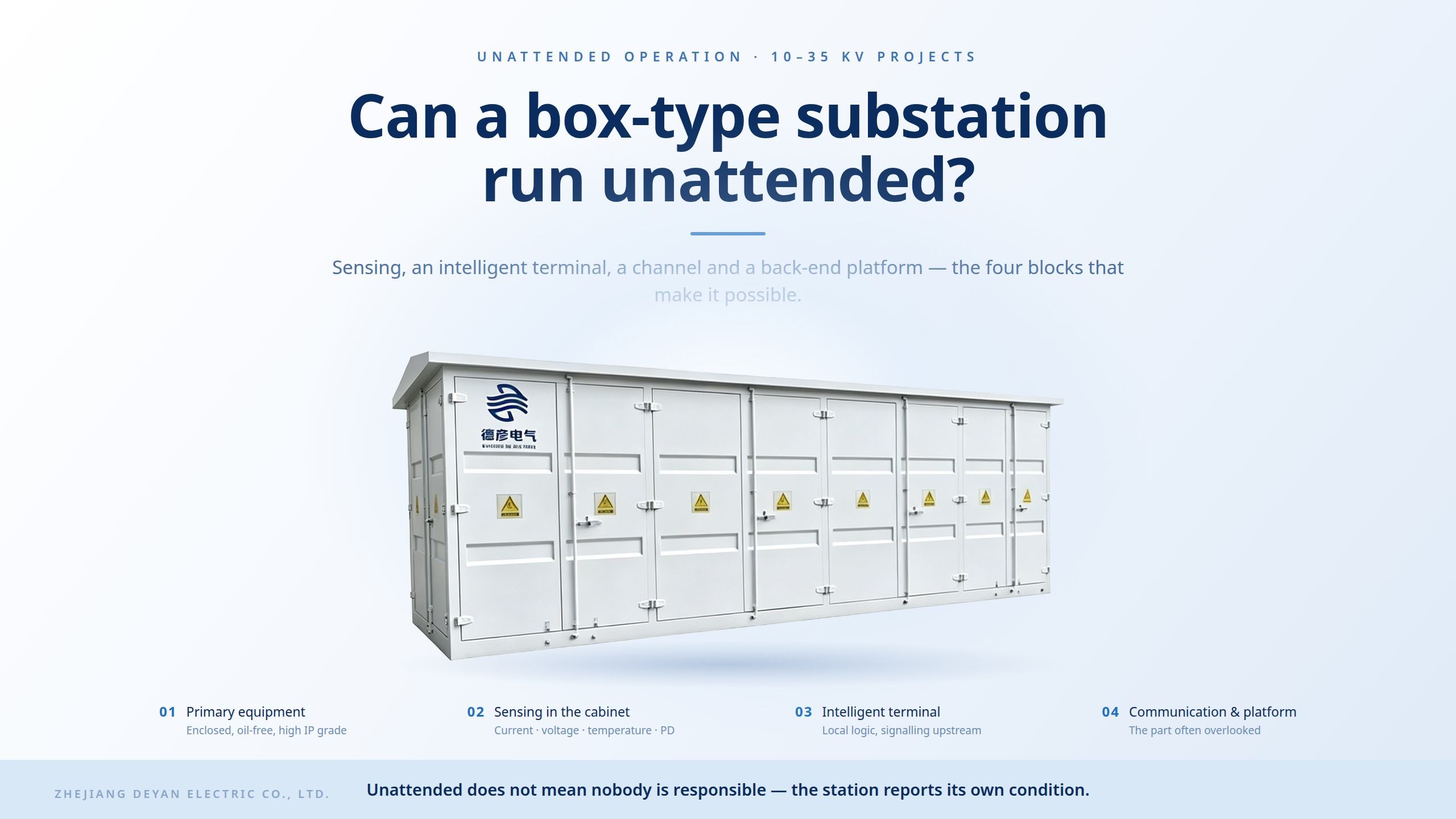

Kan een box-type onderstation zonder toezicht draaien?

Er wordt steeds vaker verwacht dat distributieruimten en compacte substations zonder vaste operator ter plaatse zullen werken. De vraag is niet langer of de apparatuur het kan, maar wat het station eromheen nodig heeft: detectie, een intelligente terminal, een communicatiekanaal en een back-endplatform, allemaal vanaf het begin gepland. Een station dat alleen op papier 'slim' is, zal nog steeds dagelijks bezoek nodig hebben.

I. Wat onbeheerde bediening eigenlijk betekent

Onbeheerd betekent niet dat niemand verantwoordelijk is. Het betekent dat het station zijn eigen toestand rapporteert: real-time op afstand uploaden van bedrijfsgegevens, automatische foutalarmering en positionering, op afstand sluiten en openen, en vroegtijdige waarschuwing bij abnormale omstandigheden zoals oververhitting van verbindingen, defecten aan de interne isolatie of lage gasdruk in gasgeïsoleerde modellen. Het bedienend personeel voert vervolgens geplande inspecties en onderhoud uit in plaats van dat ze ter plaatse zitten – en dat is precies de reden waarom dit model een reguliere vereiste is geworden bij de renovatie van stadsnetwerken, parkdistributie, fotovoltaïsche en energieopslagstations en spoorwegtransitprojecten.

II. De vier bouwstenen

1. Primaire apparatuur die overleeft zonder dagelijkse aandacht

Volledig gesloten, olievrije werking van het hele station en een hoge beschermingsgraad houden regen, stof, vocht en zoute mist uit de kast. Box-type substations gebouwd met kasten van aluminium-zinkstaalplaten en containerproductietechnieken bieden ook volledige behuizing en mobiliteit, zodat het station kan worden verplaatst als de projectindeling verandert.

2. Sensing in de kast

Stroom- en spanningssensoren, temperatuursensoren en bewakingseenheden voor gedeeltelijke ontlading zijn ingebed in de primaire apparatuur; gasgeïsoleerde modellen bewaken bovendien de druk in de gaskamer.

3. Een intelligente terminal als lokale verwerkingseenheid

Een externe intelligente distributieterminal verzamelt de signalen, voert lokale logica uit en communiceert met het back-endsysteem.

4. Communicatie en een back-endplatform

Het uploaden van gegevens, alarmering en bediening op afstand vereisen een communicatiekanaal en een monitoringplatform aan de klantzijde. Dit is het onderdeel dat het vaakst over het hoofd wordt gezien als apparatuur afzonderlijk van het automatiseringssysteem wordt aangeschaft.

III. Wat de primair-secundaire integratie verandert

Traditionele kasten voeren alleen primaire schakelfuncties uit en passen zich niet aan nieuwe energiesystemen aan. Primaire-secundaire integratie integreert sensoren en bewakingseenheden in de kast en koppelt ze aan een externe intelligente distributieterminal, zodat het complete systeem realtime gegevensupload op afstand, automatische foutlocatie, rapportage en segmentisolatie, op afstand sluiten en openen kan realiseren, en vroegtijdige waarschuwing van oververhitting van verbindingen en interne isolatiedefecten. Het is de praktische drager voor distributieautomatisering en wordt op grote schaal gecombineerd met nieuwe energiebox-substations en slimme stedelijke stroomdistributienetwerken.

Opmerking:intelligente distributieterminals en monitoringcomponenten zijn aangekochte hulponderdelen. Deyan Electric is verantwoordelijk voor het structurele ontwerp van de kast, de assemblage van de primaire apparatuur, de integratie van de bedrading en de algehele inbedrijfstelling vóór levering.

IV. Wat u moet bevestigen voordat u dit opgeeft

Definieer eerst de functielijst – welke signalen moeten worden gemonitord en welke handelingen op afstand bestuurbaar moeten zijn – in plaats van eenvoudigweg een ‘slimme kast’ te bestellen. Bevestig de communicatievoorwaarden van de site en het back-endplatform van de klant. Controleer de omgevingsomstandigheden, inclusief installatie binnen of buiten, vochtigheid, stof, zoutnevel, vereiste beschermingsgraad en eventuele vereisten voor olievrije werking of milieuvriendelijke gasisolatie. Controleer elektrische parameters: nominale spanning binnen het bereik van 10–35 kV, nominale stroom, kortsluitbreekstroom, transformatorcapaciteit en coördinatie van beveiligingsinstellingen tussen bovenste en onderste schakelaars. Zorg ten slotte voor geldige typetestrapporten en kwalificatiedocumenten, houd het schema binnen stabiele, in massa produceerbare kastmodellen en trek een duidelijke grens tussen de geleverde kasten en de afzonderlijk aangeschafte intelligente componenten.
