Uittrekbare laagspanningsschakelkast

Deyan Electric is een professionele leverancier met rijke productie-ervaring in industriële elektrische apparaten. De uittrekbare laagspanningsschakelkast is een modulair geheel voor stroomverdeling en motorbesturing. De uittrekbare units zorgen voor eenvoudig onderhoud en verbeterde veiligheid, met geavanceerde vergrendelingen en gescheiden compartimenten. Ideaal voor industriële en commerciële toepassingen tot 690V.

Stuur onderzoek

Productomschrijving

De uittrekbare laagspanningsschakelkast is geschikt voor stroomdistributiesystemen voor elektriciteitscentrales, de aardolie-, chemische, metallurgische, textiel- en hoogbouwindustrie. Het wordt gebruikt op plaatsen met hoge automatiseringseisen en interfaces met computers, zoals grote energiecentrales en petrochemische systemen. Als een driefasige wisselstroomfrequentie van 50 (60) Hz, een nominale werkspanning van 400 V of 660 V en een nominale stroom van 5000 A of lager, wordt het gebruikt voor energiedistributie, gecentraliseerde besturing van motoren en blindvermogencompensatie. Het ontwerp van de laagspannings-uittrekbare schakelkast voldoet aan de volgende normen: IEC439-1 "Low-Voltage Enclosed Switchgear and Control gear" en GB7251 "Low-Voltage Enclosed Switchgear".

Productparameter (specificatie)

Serienummer	Naam		Parameters
1	Nominale spanning hoofdcircuit (V)		AC400/660
2	Nominale spanning hulpcircuit		AC 220, 380 (400), DC 110, 220
3	Nominale frequentie (Hz)		50(60)
4	Nominale isolatiespanning (V)		660
5	Nominale stroom (A)	Horizontale stroomrail	≤5000
	Nominale stroom (A)	Verticale verzamelrail (MCC)	1000
6	Busbar nominale kortstondige weerstandsstroom (kA/1s)		50，80
7	Nominale piekstroomcapaciteit van de busbar (kA/0,1s)		105，176
8	Vermogensfrequentie Testspanning (V/1 min)	Hoofdcircuit	2500
		Hulpcircuit	2000
9	Busbar	Driefasig vierdraadssysteem	A.B.C.PEN
		Driefasig vijfdraadssysteem	A.B.C.PE.N
10	Beschermingsgraad		IP30, IP40

Producteigenschap en toepassing

Sterk gestandaardiseerde en uitgebreide hoofdcircuitschema's

Ontwerp met hoge capaciteit en brede toepasbaarheid

Geïntegreerde compensatie en compleet oplossingsaanbod

Extreem flexibele en uitgebreide hulpcontroleschema's

Modulaire ladeconstructie en veilige stroomvoorziening

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

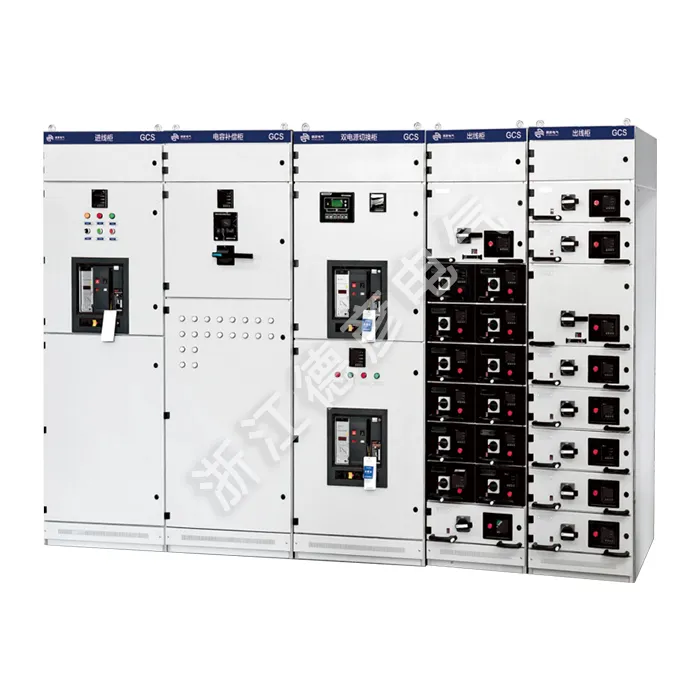

Low-voltage Withdrawable Switchgear Cabinet
