Welke Ring-hoofdeenheid moet u kiezen?

Een ringhoofdeenheid (RMU) is het kernschakelapparaat van \(10\mathrm{kV}\) ringdistributienetwerken, maar het kiezen van de juiste is verre van eenvoudig. Het antwoord hangt minder af van het product zelf dan van uw gebruiksomgeving, stroomvoorzieningsschema en functionele behoeften. In dit artikel wordt de selectiebeslissing doorgenomen per isolatieformulier, toepassingsscenario en elektrische parameters, zodat u de juiste RMU kunt afstemmen op uw project.

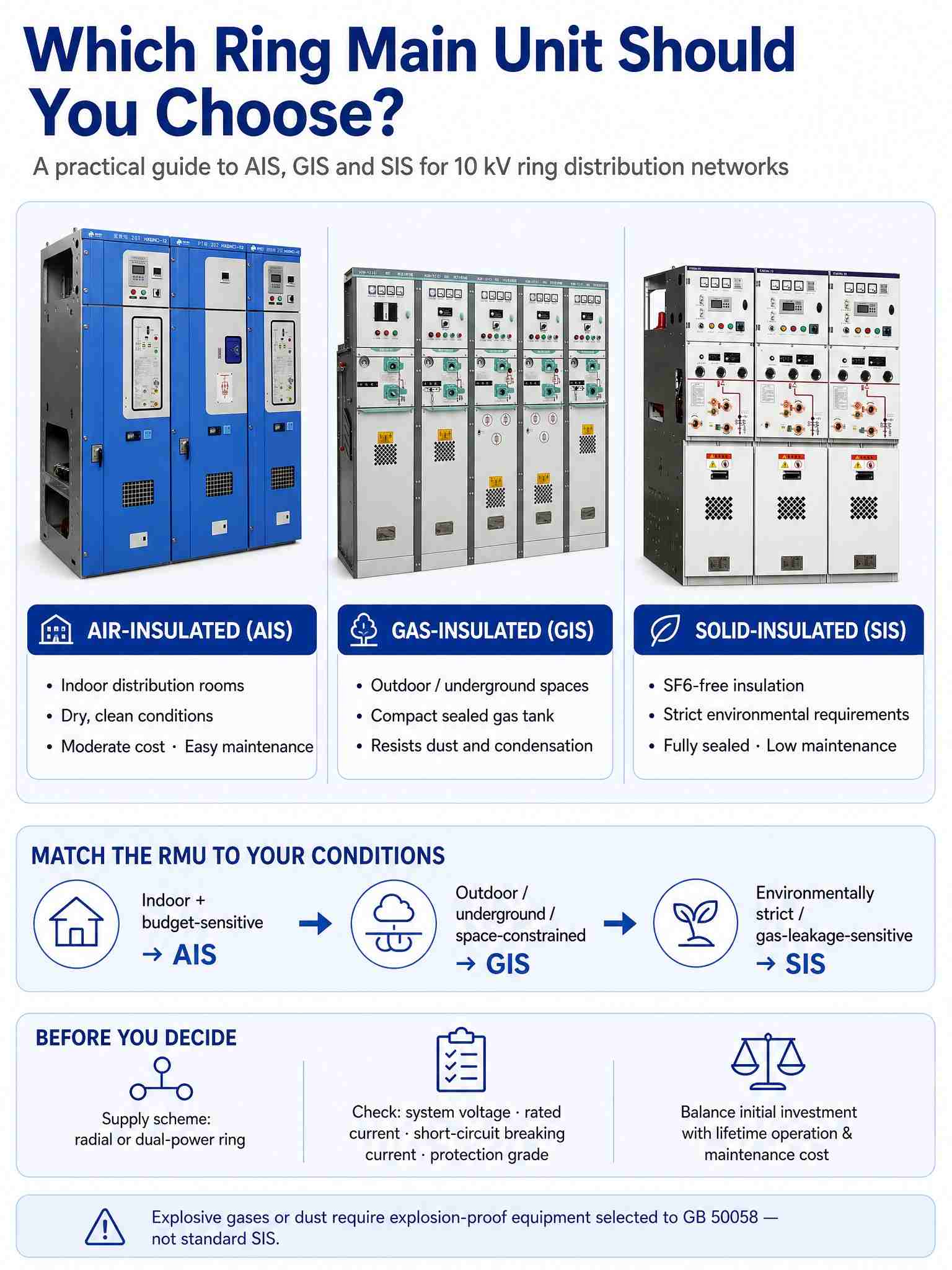

Begin met de isolatievorm: deze bepaalt de voetafdruk, het aanpassingsvermogen aan het milieu en de onderhoudslast.

• Luchtgeïsoleerde RMU's (AIS) zijn geschikt voor distributieruimtes binnenshuis met droge, schone en goed onderhouden omstandigheden. Ze bieden bescheiden kosten, een intuïtieve structuur en eenvoudig onderhoud, maar de kasten zijn groter en gevoelig voor vocht en stof.
• Gasgeïsoleerde RMU's (GIS) zijn geschikt voor buitenschakelstations, ondergrondse leidinggalerijen, smalle distributieruimtes en fotovoltaïsche projecten. Hun afgedichte gastank heeft een compact formaat, een kleine voetafdruk en een sterke weerstand tegen stof en condensatie – tegen hogere kosten.
• Solid-insulated RMU's (SIS) zijn geschikt voor projecten met strenge milieueisen – vrij van SF6, zonder risico op gaslekkage of broeikaseffect – en ook in scenario's die gevoelig zijn voor brandveiligheid en gaslekkage. Primaire geleiders zijn integraal ingekapseld in epoxyhars zonder gasvulling, wat een volledig afgedicht, onderhoudsarm ontwerp oplevert, maar met hogere verwerkingsvereisten.

Opmerking: voor locaties met explosieve gassen of stof moet explosieveilige elektrische apparatuur worden gebruikt die is geselecteerd in overeenstemming met GB 50058 (Code for Design of Electrical Installations in Explosive Atmospheres) in plaats van standaard vast geïsoleerde RMU's.

Match vervolgens het scenario.

Simpel gezegd: binnen- en budgetgevoelige projecten \(\rightarrow\) AIS; locaties buiten, ondergronds of met beperkte ruimte \(\rightarrow\) GIS; milieuvriendelijke of gaslekgevoelige projecten \(\rightarrow\) SIS (voor echt explosieve atmosferen is explosieveilige apparatuur volgens GB 50058 vereist). Voor nieuwe substations van het energieboxtype en slimme distributienetwerken zijn gasgeïsoleerde units met primaire-secundaire integratie steeds meer de reguliere keuze, waardoor bewaking op afstand, automatische foutalarmering en onbeheerde werking mogelijk zijn.

Controleer het voedingsschema en de elektrische parameters.

Controleer naast de isolatievorm ook of het netwerk een eenvoudige radiale voeding of een dual-power ringvoeding nodig heeft, en controleer de kernparameters: systeemspanning, nominale stroom, kortsluitingsbreekstroom en beschermingsgraad. Deze moeten overeenkomen met de netwerkconfiguratie en de belastingsschaal; anders kan zelfs het juiste isolatietype geen veilige werking garanderen.

Breng de eerste kosten in evenwicht met de levensduurkosten.

Een redelijke keuze weegt de initiële investering af tegen de exploitatie- en onderhoudskosten op de lange termijn. Een goedkoper apparaat dat regelmatig onderhoud nodig heeft of niet in de omgeving past, kan tijdens zijn levensduur veel meer kosten. Zorg ervoor dat de RMU past bij uw voorwaarden, niet bij het prijskaartje.
