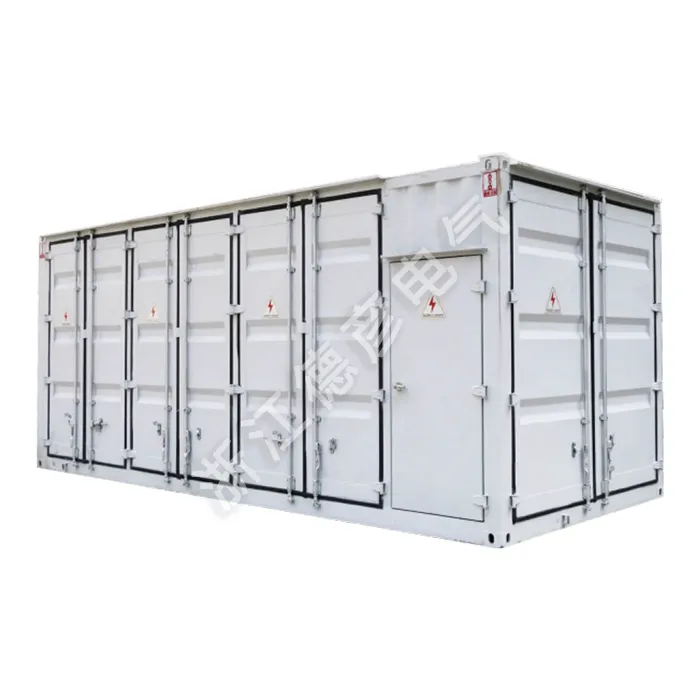

Geprefabriceerd onderstation van het cabinetype

Deyan Electric is een professionele leverancier met rijke productie-ervaring in industriële elektrische apparaten. Het geprefabriceerde onderstation van het cabinetype is een compacte, volledig geïntegreerde stroomoplossing ontworpen voor een spanningsklasse van 40,5 kV. Deze robuuste, weerbestendige unit combineert hoogspanningsschakelapparatuur, transformator en laagspanningsdistributie in één enkele, voorgemonteerde behuizing. Het garandeert betrouwbare prestaties, verbeterde veiligheid en is ideaal voor snelle inzet in industriële, mijnbouw- en nutstoepassingen die een robuuste middenspanningsdistributie vereisen.

Stuur onderzoek

Productomschrijving

Het geprefabriceerde onderstation van het cabinetype wordt sinds de jaren tachtig op grote schaal in het buitenland toegepast, met voorbeelden zoals volledig modulaire 33 kV-onderstations in de VS, 66 kV-onderstations in Japan en de containerbehuizingen van ABB die op grote schaal worden gebruikt in het Midden-Oosten.

In China worden vaak 35kV- en 10kV-box-substations ingezet, samen met gecontaineriseerde SVG, DC-ontijzingssystemen en modulaire PV-omvormers. In 2013 startte State Grid Corporation demonstraties van slimme onderstations onder het principe van "gestandaardiseerd ontwerp, fabrieksproductie, modulaire constructie en gemechaniseerde installatie", waarbij traditionele gebouwen werden vervangen door geprefabriceerde modules. Projecten zoals de Chongqing Dashishi 220kV en Hubei Future City 110kV AIS-substations zijn voorbeelden van deze aanpak.

Deze ontwikkelingen van het geprefabriceerde onderstation van het cabinetype hebben waardevolle ervaring opgeleverd en innovatie in de productie van huishoudelijke apparatuur gestimuleerd. Ons bedrijf is gespecialiseerd in het ontwerpen en produceren van een reeks containeroplossingen, waaronder behuizingen voor functionele apparatuur, modulaire gebouwen, standaard en speciale logistieke containers, evenals aanverwante componenten en accessoires.

Productparameter (specificatie)

Categorie	Parameter	Typische waarde/specificatie
Hoogspanningszijde (HV).	Nominale spanning	40,5 kV
	Nominale frequentie	50 Hz / 60 Hz
	Nominale stroom	1250 A, 1600 A, 2000 A (of aangepast)
	Geschatte kortstondige weerstandsstroom	25 kA / 4 sec
	Blikseminpuls is bestand tegen spanning	185 kV
	Vermogensfrequentie is bestand tegen spanning	95 kV / 1 min
Transformator	Nominaal vermogen	1000 kVA - 10000 kVA (aanpasbaar)
	Spanningsverhouding	35 kV ± 2×2,5% / 10,5 kV (of 0,4 kV)
	Kronkelende verbinding	Dyn11 (vaak)
	Type	In olie ondergedompeld of droog type
Laagspanningszijde (LV).	Nominale spanning	0,4 kV / 0,69 kV
	Nominale stroom (hoofdrail)	Tot 5000 A
	Geschatte kortstondige weerstandsstroom	50 kA / 1 s
	Inkomende/uitgaande onderbrekers	ACB/MCCB
Cabinebehuizing	Structuur	Geprefabriceerd modulair staal
	Beschermingsgraad (IP-code)	IP43 of hoger
	Thermisch beheer	Natuurlijke ventilatie, geforceerde ventilatie of airconditioning
	Levensduur	> 30 jaar
Normen en veiligheid	Toepasselijke normen	CEI 62271, GB/T 17467, enz.
Normen en veiligheid	Brandprestaties	Vlamvertragende materialen en brandwerende scheidingswanden

Producteigenschap en toepassing

Geïntegreerd "Plug-and-Play"-ontwerp

Robuuste en weerbestendige cabinebehuizing

Verbeterde veiligheid met gescheiden compartimenten

Geoptimaliseerd voor eenvoudig onderhoud en flexibiliteit

In de fabriek getest voor gegarandeerde betrouwbaarheid
