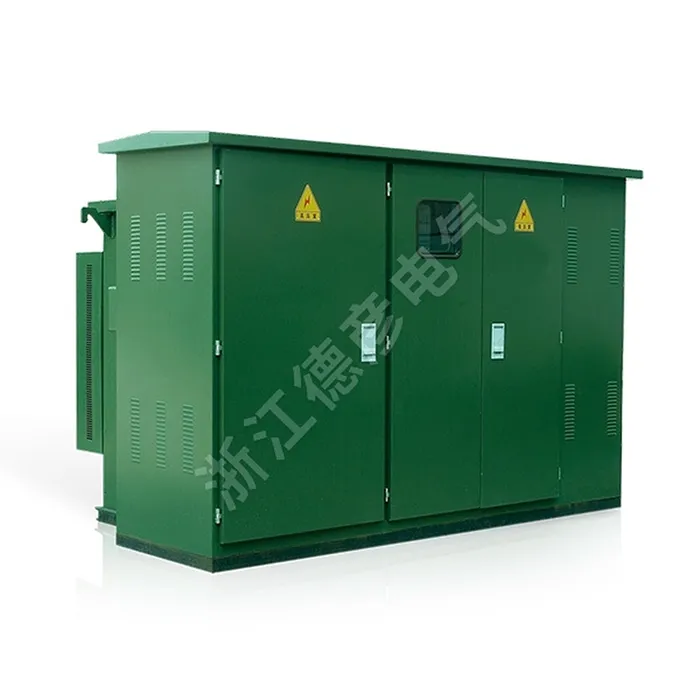

Geprefabriceerd box-type onderstation in Amerikaanse stijl

Deyan Electric is een professionele leverancier met rijke productie-ervaring in industriële elektrische apparaten. Het geprefabriceerde box-type onderstation in Amerikaanse stijl is een compacte, volledig geïntegreerde oplossing voor 10 kV-35 kV-stroomdistributie. Het beschikt over een fraudebestendige, weerbestendige stalen behuizing met een klassiek esthetisch ontwerp. Deze "plug-and-play"-eenheid combineert een hoogspanningsringhoofdeenheid, een verliesarme transformator en laagspanningsschakelapparatuur in één robuust systeem. Het zorgt voor betrouwbare prestaties, eenvoudige installatie en is ideaal voor openbare ruimtes, woonwijken en industriële toepassingen.

Stuur onderzoek

Productomschrijving

Het geprefabriceerde box-type onderstation in Amerikaanse stijl omvat geavanceerde internationale technologie en is tegelijkertijd afgestemd op de binnenlandse omstandigheden. Het geprefabriceerde onderstation in Amerikaanse stijl heeft een compact ontwerp, eenvoudige installatie en onderhoud, laag geluidsniveau, lage verliezen, antidiefstalbeveiliging, sterke overbelastingscapaciteit en uitgebreide beveiligingen. Het is geschikt voor nieuwe woonwijken, groenstroken, parken, stations, hotels, bouwplaatsen, luchthavens en dergelijke

Productparameter (specificatie)

Serienummer	Naam	Eenheid	Technische specificaties
1	Nominale spanning	kv	10/0,4 (hoge druk/lage druk)
2	Maximale bedrijfsspanning	kv	12 (Hoogspanningszijde)
3	Nominale frequentie	Hz	50
4	Nominale capaciteit	KVA	50-1600
5	De stroomfrequentie van 1 minuut is bestand tegen spanning	Kv	35
6	Blikseminslagspanning	Kv	75
7	Koelmethode		In olie ondergedompelde zelfkoeling
8	Breekstroom van de hoogspanningsback-upzekering	kA	50
9	Breukstroom van de insteekzekering	KA	2.5
10	Omgevingstemperatuur	℃	-35-+40
11	Toegestane temperatuurstijging van de spoel	k	65
12	Onbelaste spanningsregeling		±5% of ±2 × 2,5%
13	Geluidsniveau	dB	50
14	Beschermingsgraad		IP43

Tabel met technische specificaties van de transformator

Met de nieuwe transformatorkern uit de S9-serie, die lage verliezen, uitstekende overbelastingscapaciteit en sterke kortsluitweerstand biedt. Alle bevestigingsmiddelen zijn behandeld met anti-loslatingsmaatregelen, waardoor het optillen van de kern overbodig is. Als alternatief zijn ook de superieure transformatoren uit de S10-serie en S11-serie verkrijgbaar.

Capaciteit kVA	Spanning kV		Benaming van verbindingsgroep	Nullaststroom %			Nullaststroom %			Impedantie Spanning %	S9	S10	S11
Capaciteit kVA	Hoge druk	Lage druk	Benaming van verbindingsgroep	S9	S10	S11	S9	S9	S11	Impedantie Spanning %	S9	S10	S11
50	10±5% of ±2×2,5%	0.4	Dyn11of Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Producteigenschap en toepassing

Geïntegreerd en compact ontwerp

In olie ondergedompelde transformatorkern

Hoge veiligheid en sabotagebestendigheid

Vooraf getest op betrouwbaarheid

Flexibele installatie en aarding

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

American-style Prefabricated Box-Type Substation
