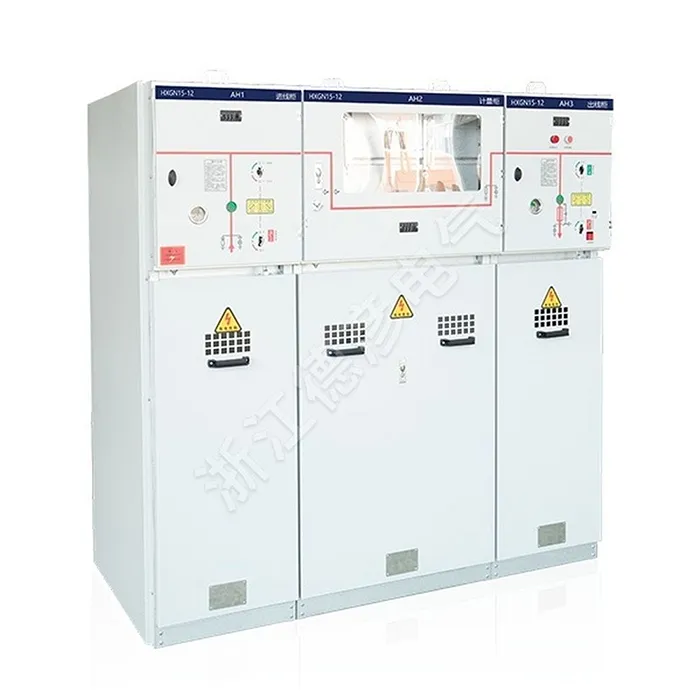

AC-metaalgesloten ringhoofdschakelaar

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. De AC Metal-Enclosed Ring Main Switchgear is een compacte en betrouwbare oplossing voor secundaire stroomdistributie in 10-12kV-netwerken. Het robuuste, met metaal beklede ontwerp zorgt voor veiligheid en duurzaamheid, ideaal voor ringleidingsystemen in stedelijke netwerken, industriële installaties en commerciële complexen. Deze unit biedt efficiënte belastingschakeling, betrouwbare foutisolatie en vereist minimaal onderhoud, waardoor een continue stroomvoorziening en verbeterde operationele veiligheid worden gegarandeerd

Stuur onderzoek

Productomschrijving

De AC Metal-Enclosed Ring Main Switchgear is een compacte en betrouwbare schakeloplossing ontworpen voor 12kV, 50Hz distributienetwerken. Het AC-metaalomsloten ringhoofdschakelapparaat voldoet aan de IEC 62271-200- en GB 3906-normen en kan worden geconfigureerd met belangrijke componenten van ABB of hoogwaardige huishoudelijke schakelaars (SFL-12/24). Met een nauwkeurig geklonken kast met IP3X-bescherming en robuuste mechanische vergrendelingen, zorgt deze voor een veilige werking en voorkomt verkeerde bediening. De unit is lichtgewicht, onderhoudsvriendelijk en geschikt voor zowel stedelijke als landelijke netwerktoepassingen.

Productparameter (specificatie)

Nummer	Naam	Eenheid	Parameters
1	Nominale spanning	kV	12
2	Nominale frequentie	HZ	50
3	Nominale stroom hoofdrail / maximale nominale stroom van zekering	A	630，125
4	Hoofdcircuit en aardingscircuit zijn kortstondig bestand tegen stroom	kA/sec	20,3
5	De nominale piek van het hoofdcircuit en het aardcircuit zijn bestand tegen stroom	KA	50
6	Hoofdcircuit en aardcircuit nominale kortsluitsluitstroom	kA	50
7	Breukcycli met volledige capaciteit voor lastschakelaars	Seconde	100
8	Zekering breekstroom	kA	31,5，40
9	Nominale breekstroom met gesloten lus	A	630
10	Nominale overdrachtsstroom	A	630
11	Mechanische levensduur	seconde	2000
12	1 min Stroomfrequentie Bestand tegen spanning (piek) Relatief tot aarde/isolatieonderbreking	kV	42，48
13	Blikseminpulsen zijn bestand tegen spanning (piek) fase-fase, fase-aarde/isolatieonderbreking	kV	75,85
14	Secundair circuit 1 minuut stroomfrequentie Bestand tegen spanning	kV	2
15	Beschermingsgraad		IP3X

Producteigenschap en toepassing

Robuust, met metaal omsloten ontwerp

Compact en ruimtebesparend

Betrouwbare belastingschakeling en foutisolatie

Eenvoudige bediening en onderhoud

Brede toepassingscompatibiliteit

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

AC Metal-Enclosed Ring Main Switchgear
