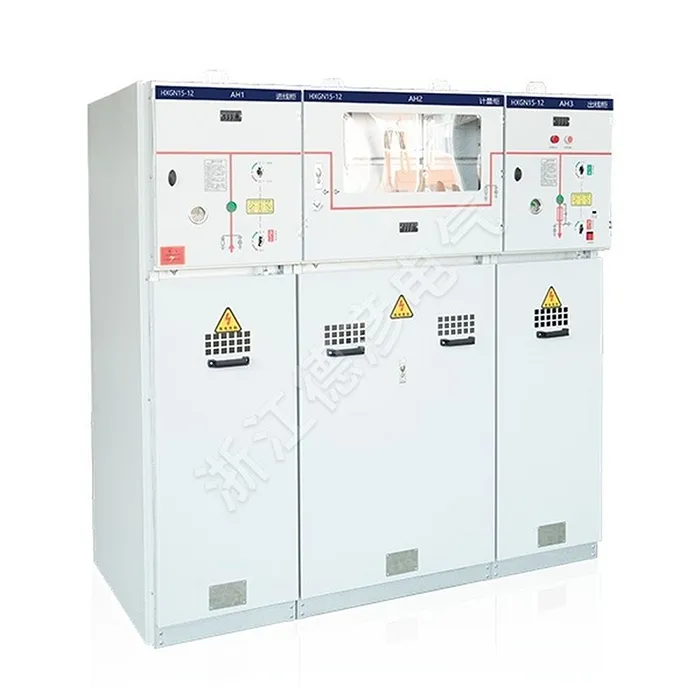

Wat maakt AC-metaalgesloten ringhoofdschakelapparatuur betrouwbaar voor moderne stroomdistributie?

AC-hoofdschakelaar met metalen ringis een compacte middenspanningsdistributieoplossing die is ontworpen om de stroomcontinuïteit, operationele veiligheid, foutisolatie en installatie-efficiëntie te verbeteren. Door schakel-, beschermings-, isolatie- en aardingsfuncties in een metalen behuizing te combineren, is deze apparatuur bijzonder geschikt voor stedelijke distributienetwerken, industriële faciliteiten, commerciële gebouwen, infrastructuurprojecten en toepassingen voor hernieuwbare energie. In deze handleiding worden de structuur, het werkingsprincipe, de belangrijkste technische parameters, veiligheidsvoorzieningen, toepassingsscenario's en praktische overwegingen voor het selecteren van de juiste configuratie uitgelegd.

Inhoudsopgave

• 1. AC-metaalomsloten ringhoofdschakelapparatuur begrijpen
• 2. Waarom is het belangrijk bij middenspanningsdistributie?
• 3. Hoe is de schakelapparatuur gestructureerd?
  • Schakel- en beveiligingscomponenten
  • Kabel- en aansluitcompartimenten
  • Metalen behuizing en veiligheidsontwerp
• 4. Hoe werkt een Ring-hoofdsysteem?
• 5. Welke technische parameters zijn het belangrijkst?
• 6. Belangrijkste voordelen voor stroomdistributieprojecten
• 7. Waar wordt het vaak gebruikt?
• 8. Wat moeten kopers controleren voordat ze bestellen?
• 9. Overwegingen bij installatie, bediening en onderhoud
• 10. Luchtgeïsoleerde en gasgeïsoleerde configuraties
• 11. Veelgestelde vragen
• 12. Conclusie

1. AC-metaalomsloten ringhoofdschakelapparatuur begrijpen

AC-metaalomsloten ringhoofdschakelapparatuur is een elektrische middenspanningsdistributieconstructie die is ontworpen voor het ontvangen, distribueren, schakelen, isoleren en beschermen van elektrische stroom binnen een ring- of radiaal distributienetwerk. Het plaatst de relevante schakel- en beveiligingsapparatuur in een geaarde metalen behuizing, waardoor een compacte en georganiseerde oplossing ontstaat voor middenspanningstoepassingen.

Volgens IEC 62271-200 omvat AC-metaalomsloten schakel- en besturingsapparatuur apparatuur met nominale spanningen boven 1 kV en tot en met 52 kV. Ringhoofdeenheden zijn een praktische vorm van deze apparatuur en worden veel gebruikt in middenspanningskabeldistributiesystemen.

De term 'ringhoofd' beschrijft de netwerkopstelling en niet alleen de kast zelf. In een typisch ringnetwerk kan stroom vanuit twee richtingen een distributiepunt bereiken. Als er in een kabelgedeelte een storing optreedt, kan het getroffen gedeelte worden geïsoleerd terwijl het resterende netwerk via de alternatieve route stroom blijft ontvangen.

Voor projecteigenaren pakt deze architectuur een van de belangrijkste distributie-uitdagingen aan: het behoud van de elektrische dienstverlening en tegelijkertijd de omvang van de apparatuur, de operationele complexiteit en veiligheidsrisico's.

2. Waarom is het belangrijk bij middenspanningsdistributie?

Moderne energienetwerken moeten de toenemende belasting aankunnen en tegelijkertijd een betrouwbare service behouden. Industriële installaties, commerciële complexen, ziekenhuizen, transportfaciliteiten, datacentra en installaties voor hernieuwbare energie kunnen niet altijd langdurige stroomonderbrekingen tolereren.

Een goed ontworpen ringhoofdsysteem biedt verschillende voordelen:

• Continuïteit van het aanbod:Een ringconfiguratie kan na een geïsoleerde fout een alternatief voedingspad bieden.
• Foutisolatie:Exploitanten kunnen het getroffen traject afsluiten zonder onnodig het gehele distributienetwerk af te sluiten.
• Compacte installatie:Geïntegreerde schakelapparatuur verkleint de voetafdruk in vergelijking met sommige conventionele regelingen.
• Operationele veiligheid:Metalen behuizingen, aardingsvoorzieningen, vergrendelingen en positie-indicatie helpen de operationele risico's te verminderen.
• Flexibele configuratie:Afhankelijk van de projectvereisten kunnen verschillende combinaties van belastingsschakelaars, stroomonderbrekers, zekeringen, stroomtransformatoren, spanningstransformatoren en aardingsschakelaars worden ontworpen.

Deze kenmerken maken ringhoofdschakelapparatuur bijzonder waardevol waar de ruimte beperkt is en de continuïteit van de elektrische dienst een belangrijke ontwerpprioriteit is.

3. Hoe is de schakelapparatuur gestructureerd?

Hoewel de configuraties variëren per fabrikant en spanningsklasse, integreert een typisch AC-metaalomsloten hoofdschakelapparaat verschillende functionele secties. Als u deze secties begrijpt, kunnen kopers technische voorstellen nauwkeuriger beoordelen.

Schakel- en beveiligingscomponenten

Het schakelgedeelte kan lastscheidingsschakelaars, vacuümstroomonderbrekers, combinaties van zekeringschakelaars, scheiders en aardingsschakelaars bevatten. De juiste opstelling hangt af van het feit of de apparatuur in de eerste plaats bedoeld is voor het schakelen van feeders, transformatorbeveiliging, foutonderbreking of een combinatie van deze functies.

Een lastscheidingsschakelaar is over het algemeen bedoeld voor het schakelen van normale belastingsstroom, terwijl een stroomonderbreker een uitgebreidere foutonderbrekingsmogelijkheid biedt. Waar zekeringen worden gebruikt, kan de schakelaar-zekeringcombinatie transformator- en voedingsbescherming bieden binnen een geschikt toepassingsbereik.

Om deze reden mogen kopers de kast nooit alleen op basis van de nominale stroom beoordelen. De volledige beveiligingsfilosofie moet overeenkomen met de transformator, feeder, kabel en het stroomopwaartse/stroomafwaartse beveiligingssysteem.

Kabel- en aansluitcompartimenten

Het kabelcompartiment vormt de interface tussen het schakeltoestel en het externe middenspanningsnetwerk. Afhankelijk van het ontwerp kan het kabelafsluitingen, aardingsschakelaars, stroomtransformatoren, spanningstransformatoren, overspanningsbeveiligingscomponenten of andere accessoires bevatten.

Een correcte kabelcompatibiliteit is essentieel. De vereiste kabelgrootte, het type aansluiting, het isolatieniveau, de fase-afstand en de installatiemethode moeten worden bevestigd vóór de productie van de apparatuur.

Metalen behuizing en veiligheidsontwerp

De metalen behuizing scheidt onder spanning staande componenten van de omringende omgeving en creëert een gedefinieerde mechanische structuur voor de interne apparatuur. Een goede compartimentering kan ook helpen de gevolgen van interne fouten te beperken.

In elkaar grijpende mechanismen zijn een ander belangrijk kenmerk. Mechanische of elektrische vergrendelingen kunnen onveilige bedieningssequenties helpen voorkomen, zoals het sluiten van een aardingsschakelaar terwijl een onder spanning staand circuit aangesloten blijft.

Voor installaties met een hoger risico moeten interne boogclassificatie en drukontlastingsvoorzieningen worden overwogen als onderdeel van het algemene veiligheidsontwerp. Sommige in de handel verkrijgbare RMU-systemen specificeren de prestaties van de interne boog volgens gedefinieerde testomstandigheden, wat aantoont waarom de exacte classificatie moet worden geverifieerd in plaats van aangenomen.

4. Hoe werkt een Ring-hoofdsysteem?

Het basisprincipe van de werking is eenvoudig. Verschillende distributiepunten zijn verbonden via een lusvormig middenspanningsnetwerk. Elke ringhoofdeenheid bestuurt een deel van het netwerk en kan een aansluiting bieden op een transformator of stroomafwaartse belasting.

Tijdens normaal bedrijf kan het netwerk werken met een gedefinieerd open punt of een andere door het nutsbedrijf goedgekeurde configuratie. Als er een kabelfout optreedt, kunnen operators of een geautomatiseerd beveiligingssysteem het getroffen gedeelte identificeren en isoleren. De gezonde delen van het netwerk kunnen dan van stroom worden voorzien via het beschikbare aanbodpad.

Deze regeling betekent niet dat elke ring automatisch ononderbroken stroom levert. De werkelijke continuïteit hangt af van het netwerkontwerp, de beveiligingscoördinatie, schakelprocedures, automatisering, redundantie en operationele vereisten van nutsvoorzieningen.

Om deze reden is de kwaliteit van het totale distributiesysteem net zo belangrijk als de schakelapparatuur zelf.

5. Welke technische parameters zijn het belangrijkst?

Het kiezen van apparatuur die alleen op spanning en stroom is gebaseerd, kan ernstige projectproblemen veroorzaken. Bij een volledige technische specificatie moet rekening worden gehouden met elektrische, mechanische, omgevings- en veiligheidsparameters.

IEC 62271-200 is met name relevant omdat hierin eisen worden gesteld aan AC-metaalomsloten schakel- en besturingsapparatuur binnen het gespecificeerde spanningsbereik. Andere normen kunnen van toepassing zijn op afzonderlijke componenten, waaronder hoogspanningsschakelaars, stroomonderbrekers, schakelaar-zekeringcombinaties, scheiders en aardingsschakelaars.

6. Belangrijkste voordelen voor stroomdistributieprojecten

Compacte voetafdruk

Ring-hoofdschakelapparatuur is ontworpen om verschillende distributiefuncties te combineren binnen een relatief compacte opstelling. Dit is met name handig in stedelijke onderstations, commerciële gebouwen, industriële installaties en infrastructuurprojecten waar vloeroppervlak duur is.

Verbeterde operationele flexibiliteit

Dankzij meerdere schakelfuncties kunnen operators geselecteerde feeders, transformatoren of kabelsecties isoleren volgens het netwerkbedrijfsplan. Dit kan de procedures voor onderhoud en foutbeheer vereenvoudigen.

Verbeterde personeelsbescherming

Metalen behuizingen, aardingssystemen, vergrendelingen, compartimentering en geschikte classificaties voor boogprestaties kunnen meerdere beschermingslagen creëren. Deze kenmerken moeten echter worden geverifieerd aan de hand van de daadwerkelijke producttestdocumentatie.

Verminderde distributiecomplexiteit

Een goed geconfigureerde RMU kan feederschakeling en transformatorbeveiliging integreren in een gestandaardiseerd pakket. Dit kan de engineering, het transport, de installatie en de inbedrijfstelling vereenvoudigen in vergelijking met het assembleren van meerdere afzonderlijke componenten.

Geschikt voor moderne infrastructuur

Dezelfde basisarchitectuur kan conventionele nutsdistributie ondersteunen, evenals industriële, commerciële, duurzame energie-, transport- en andere middenspanningstoepassingen.

7. Waar wordt het vaak gebruikt?

AC-metaalomsloten hoofdschakelapparatuur is geschikt voor een breed scala aan middenspanningsdistributieomgevingen.

• Stedelijke stroomverdeling:Compacte onderstations en ondergrondse kabelnetwerken.
• Industriële faciliteiten:Fabrieken, verwerkingsfabrieken, magazijnen en productielocaties.
• Commerciële gebouwen:Winkelcentra, kantorencomplexen, hotels en grote commerciële ontwikkelingen.
• Openbare infrastructuur:Luchthavens, spoorwegfaciliteiten, ziekenhuizen, tunnels en gemeentelijke projecten.
• Hernieuwbare energie:Systemen voor het verzamelen en distribueren van zonne- en windenergie.
• Residentiële ontwikkelingen:Middenspanningsdistributie voor grote gemeenschappen en woningbouwprojecten.
• Transformatorstations:Beheer van inkomende en uitgaande feeders en transformatorbeveiliging.

Commerciële en industriële projecten geven vaak prioriteit aan compacte afmetingen, betrouwbaar schakelen, eenvoudig onderhoud en duidelijke beveiligingscoördinatie. Hernieuwbare energieprojecten kunnen extra nadruk leggen op bediening op afstand, weerstand tegen het milieu, monitoring en automatisering.

8. Wat moeten kopers controleren voordat ze bestellen?

De aanschaf van middenspanningsschakelapparatuur is eerder een technische beslissing dan alleen een prijsvergelijking. Voordat een bestelling wordt geplaatst, moeten projectingenieurs en inkoopteams een gedetailleerd technisch schema opstellen.

1. Bevestig de systeemspanning.Controleer de nominale en maximale bedrijfsspanningsvereisten.
2. Bereken de belastingsstroom.Selecteer de nominale stroom niet alleen op het typeplaatje van de transformator zonder rekening te houden met de werkelijke bedrijfsomstandigheden.
3. Bepaal het kortsluitniveau.De kortetermijn- en piekweerstandswaarden van de schakelapparatuur moeten overeenkomen met de netwerkfoutberekening.
4. Definieer de beveiligingsmethode.Bepaal of het project lastschakelaars, vacuümstroomonderbrekers, zekeringen of een combinatie nodig heeft.
5. Controleer de kabelvereisten.Kabeltype, afsluiting, geleidergrootte en beschikbare installatieruimte moeten worden bevestigd.
6. Controleer de vergrendelingsvereisten.Controleer de vereiste bedieningsvolgorde en veiligheidslogica.
7. Bevestig de omgevingsomstandigheden.Houd rekening met temperatuur, hoogte, vochtigheid, vervuilingsniveau, seismische omstandigheden en installatieomgeving.
8. Vraag testdocumentatie aan.Vraag naar toepasselijke typetestrapporten, routinetestrapporten, certificaten, tekeningen en technische gegevensbladen.
9. Controleer de toegang voor onderhoud.Zorg ervoor dat operators de apparatuur veilig kunnen inspecteren, bedienen, testen en onderhouden.
10. Evalueer toekomstige uitbreiding.Als er mogelijk extra feeders nodig zijn, bespreek dan de modulariteit en de reservecapaciteit vóór de productie.

Een duidelijke technische specificatie aan het begin van het project kan misverstanden over offertes, herontwerpwerkzaamheden, vertragingen in de levering en problemen met de inbedrijfstelling aanzienlijk verminderen.

9. Overwegingen bij installatie, bediening en onderhoud

Zelfs goed ontworpen schakelapparatuur vereist een correcte installatie en bediening. Bij de installatie moeten de goedgekeurde tekeningen van de fabrikant en de toepasselijke elektrische voorschriften worden gevolgd. De kwaliteit van de kabelafsluitingen is vooral belangrijk omdat een slechte afsluiting plaatselijke elektrische spanning, oververhitting of isolatiefouten kan veroorzaken.

Vóór de inschakeling moeten projectteams de mechanische werking, elektrische vergrendelingen, continuïteit van de aarding, kabelverbindingen, beveiligingsinstellingen, hulpcircuits, indicatiesystemen en andere relevante functies verifiëren.

Routineonderhoud moet gebaseerd zijn op de instructies van de fabrikant en de feitelijke gebruiksomgeving. Inspectie-intervallen moeten mogelijk worden aangepast voor zwaar vervuilde locaties, hoge luchtvochtigheid, veelvuldig schakelen of veeleisende industriële omstandigheden.

Voor intelligente distributiesystemen kunnen ook optionele monitoring- en afstandsbedieningsfuncties worden overwogen. Deze functies kunnen de operationele zichtbaarheid verbeteren en een snellere reactie op abnormale omstandigheden ondersteunen als ze op de juiste manier worden geïntegreerd met de besturingsarchitectuur van de locatie.

10. Luchtgeïsoleerde en gasgeïsoleerde configuraties

Ringhoofdschakelapparatuur kan worden ontworpen rond verschillende isolatietechnologieën. Luchtgeïsoleerde configuraties gebruiken lucht als het primaire isolatiemedium, terwijl gasgeïsoleerde ontwerpen kritische componenten in een afgesloten isolatieomgeving plaatsen. In sommige productreeksen zijn ook vaste geïsoleerde oplossingen verkrijgbaar.

De beste configuratie hangt af van de projectomgeving en niet van een universele “beste” technologie. Kopers moeten de ruimte, onderhoudsfilosofie, milieueisen, levenscyclusoverwegingen, lokale regelgeving en het beschikbare testbewijs van de fabrikant evalueren.

11. Veelgestelde vragen

Wat is een AC-hoofdschakelapparaat met metalen omsloten ring?

Het is een middenspanningsschakelapparaat, ingesloten in een metalen behuizing en primair ontworpen voor schakelen, isolatie, bescherming en distributie binnen ring- of radiale stroomnetwerken.

Welk spanningsbereik wordt gewoonlijk geassocieerd met ringhoofdschakelapparatuur?

Veel commerciële RMU-producten zijn ontworpen voor middenspanningsnetwerken zoals 11 kV-, 12 kV- of 24 kV-systemen, terwijl andere configuraties aanvullende spanningsklassen kunnen dekken. De juiste waardering moet altijd afgestemd zijn op het projectnetwerk.

Voorkomt een ringhoofdeenheid stroomuitval?

Geen enkele apparatuur kan elke storing elimineren. Een ringopstelling kan echter de leveringscontinuïteit verbeteren door het mogelijk te maken dat een defecte sectie wordt geïsoleerd, terwijl gezonde secties via een alternatief toevoerpad van stroom kunnen blijven voorzien.

Wat is het verschil tussen een lastschakelaar en een stroomonderbreker?

Een belastingsschakelaar is in de eerste plaats bedoeld om de normale belastingsstroom binnen de gespecificeerde mogelijkheden te schakelen. Een stroomonderbreker is ontworpen om foutstromen te onderbreken en normale schakeltaken uit te voeren binnen de nominale prestaties. Het beveiligingsschema moet bepalen welk apparaat geschikt is.

Waarom is IEC 62271-200 belangrijk?

IEC 62271-200 specificeert eisen voor AC-metaalomsloten schakel- en besturingsapparatuur voor nominale spanningen boven 1 kV en tot en met 52 kV. Het biedt een belangrijke referentie voor het evalueren van de constructie, het testen en de prestaties van toepasselijke apparatuur.

Kan ringhoofdschakelapparatuur buitenshuis worden gebruikt?

Ja, buitenversies kunnen worden ontworpen met de juiste behuizingsbescherming en omgevingsbestendigheid. Installatie buitenshuis vereist echter specifieke aandacht voor vocht, temperatuur, stof, corrosie, blootstelling aan de zon en omstandigheden ter plaatse.

Welke documenten moet een koper bij de fabrikant opvragen?

Afhankelijk van het project kan nuttige documentatie bestaan ​​uit een technisch gegevensblad, een enkellijnsschema, een overzichtstekening, een bedradingsschema, typetestdocumentatie, routinetestrecords, installatiehandleiding, bedieningshandleiding en toepasselijke certificaten.

Hoe kan de juiste ringhoofdschakelinrichting worden geselecteerd?

Begin met de netwerkspanning, continue stroom, foutniveau, beveiligingsfilosofie, kabelconfiguratie, isolatievereisten, omgevingsomstandigheden, installatieruimte, veiligheidseisen en toepasselijke normen. Deze parameters moeten vervolgens worden afgestemd op de door de fabrikant geteste productconfiguratie.

12. Conclusie

AC-metaalomsloten hoofdschakelapparatuur speelt een belangrijke rol in de moderne middenspanningsdistributie omdat het een compacte constructie, gecontroleerd schakelen, foutisolatie, aarding en beveiligingsfuncties combineert in een geïntegreerd geheel. De waarde ervan komt vooral tot uiting in netwerken waar continuïteit van de levering, beperkte installatieruimte, operationele veiligheid en vereenvoudigde distributiearchitectuur belangrijk zijn.

Voor ingenieurs en inkoopteams is de meest betrouwbare aanpak het selecteren van apparatuur op basis van het volledige elektrische systeem, in plaats van zich te concentreren op één specificatie, zoals nominale stroom of kastgrootte. Spanningsniveau, foutstroom, isolatiecoördinatie, beschermingsstrategie, omgevingsomstandigheden, interne boogprestaties, kabelopstelling, vergrendeling, testen en toekomstige uitbreiding moeten allemaal samen worden overwogen.
