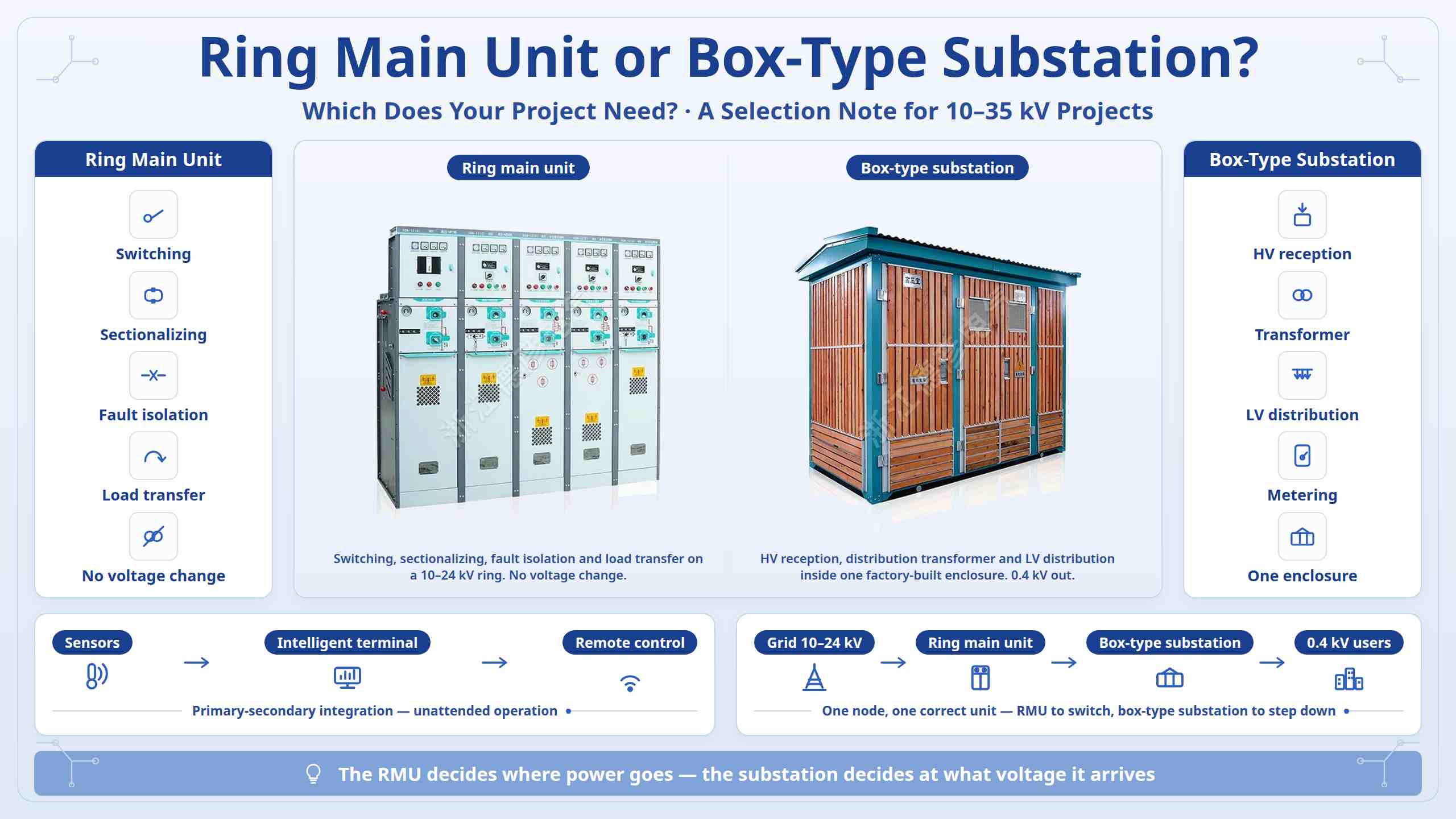

Ring-hoofdeenheid of box-type substation: wat heeft uw project nodig?

In 10-35kV-distributieprojecten worden de ringhoofdeenheid (RMU) en het box-type onderstation vaak genoemd in dezelfde ontwerpbeoordeling. Omdat beide compact zijn en beide in de fabriek worden gebouwd, worden ze soms als concurrerende opties behandeld. Dat zijn ze niet. De beslissing komt neer op één vraag over het knooppunt dat u plant: moet dit punt de spanning verlagen en laagspanningsstroom distribueren, of hoeft het alleen maar lijnen te schakelen, in secties op te delen en te verbinden?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), dat beide productlijnen produceert, zet hieronder de praktische grens uiteen.

I. Twee verschillende banen

Een ringhoofdeenheid is een met metaal omsloten schakelapparaat dat wordt gebruikt in 10-24 kV middenspanningsringnetwerken. De interne componenten zijn lastscheidingsschakelaars, aardingsschakelaars en zekeringen. Het voert schakelingen, lijndoorsneden, foutisolatie en belastingoverdracht uit, zodat een fout in één kabelsectie kan worden afgesneden zonder de voeding naar de rest van de ring te onderbreken. Het verandert de spanning niet.

Een onderstation van het kasttype integreert hoogspanningsstroomontvangst, een distributietransformator en laagspanningsstroomdistributie – samen met metingen en behuizing – in één volledig gesloten, beweegbare staalconstructie. Het wordt in de fabriek geprefabriceerd, als geheel geleverd en levert laagspanningsstroom voor eindgebruikers.

In één zin: een RMU beslist waar de stroom naartoe gaat; een box-type onderstation bepaalt op welke spanning het arriveert en hoe het wordt gedistribueerd.

II. Het model afstemmen op uw scenario

Stedelijke kabelrenovatie met dual-power ringvoeding en geen lokale step-down vraagt ​​om een ​​RMU. Laadpunten die uitgaande stroom van 0,4 kV nodig hebben – woonwijken, werkplaatsen, commerciële zones, laadstations – vereisen een onderstation van het doostype. Buiten, smalle, vochtige of stoffige locaties geven de voorkeur aan een gasgeïsoleerde RMU, waarvan de afgedichte tank bestand is tegen condensatie, stof en zoute mist met veel minder inspectie. Fotovoltaïsche, opslag- en oplaadpaalprojecten maken gebruik van beide: step-up box-substations en op het elektriciteitsnet aangesloten kasten zorgen voor de conversie en aansluiting op het elektriciteitsnet, terwijl gasgeïsoleerde RMU's de inzameling en het schakelen binnen een gecontroleerde footprint verzorgen.

III. In de meeste projecten werken ze samen

In veel box-type onderstations zijn de inkomende en uitgaande hoogspanningsunits zelf ringhoofdunits met lastscheidingsschakelaars. De RMU is de schakelcomponent; het onderstation is de behuizing die eromheen transformatie en laagspanningsdistributie toevoegt. De grens is daarom eerder praktisch dan concurrerend: als een knooppunt alleen maar schakelt en in secties verdeelt, specificeer dan een RMU; als het ook moet aftreden en distribueren, specificeer dan een onderstation van het doostype; en als dat station ook deel uitmaakt van een ringnetwerk, worden beide samen gespecificeerd. De huidige mainstreamrichting voor beide is primair-secundaire integratie: sensoren en bewakingseenheden in de kast, gekoppeld aan een externe intelligente distributieterminal, waardoor realtime gegevensupload, automatische foutlocatie en isolatie, schakelbediening op afstand en onbewaakte bediening mogelijk zijn.

IV. Wat u moet verifiëren voordat u het model bevestigt

Bepaal eerst of het netwerk een radiale of dual-power ring is; dit alleen bepaalt of een RMU nodig is. Controleer vervolgens de nominale spanning (10/24/35 kV), de nominale stroom en de kortsluitbreekstroom met gecoördineerde beveiligingsinstellingen; omstandigheden ter plaatse, inclusief ruimte, vochtigheid, stof, zoute mist en beschermingsgraad, met explosieveilige apparatuur volgens GB 50058 waar vereist; en belastingvereisten zoals transformatorcapaciteit, uitgaande circuits en mogelijke verplaatsing. Weeg de eerste kosten af ​​tegen de levenscycluskosten: luchtgeïsoleerde apparatuur is geschikt voor droge binnenlocaties met toegewijd onderhoudspersoneel, terwijl gasgeïsoleerde apparatuur vooraf duurder is, maar het onderhoud op buitenlocaties of moeilijk te inspecteren locaties vermindert.
