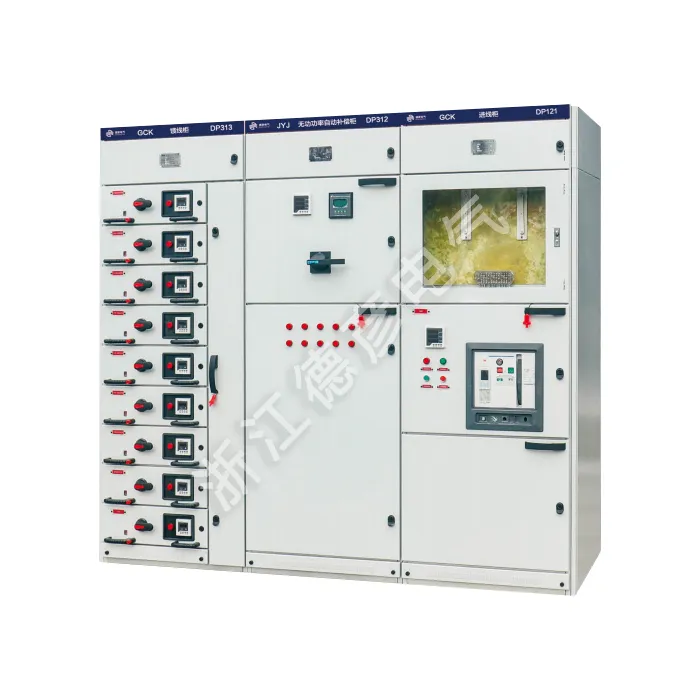

Uittrekbare schakelkastoverzicht door extractie

Deyan Electric is een professionele leverancier met rijke productie-ervaring in industriële elektrische apparaten. De uittrekbare schakelkast Outline by Extraction heeft een modulair uittrekbaar ontwerp met een nominale bedrijfsspanning tot 660V. De gecompartimenteerde structuur zorgt voor een veilige werking, terwijl gestandaardiseerde functionele eenheden een flexibele configuratie bieden voor toepassingen voor stroomverdeling en motorbesturing.

Stuur onderzoek

Productomschrijving

De uittrekbare schakelkast Outline door extractie wordt veel gebruikt in energiecentrales, metallurgische walserijen, petrochemische fabrieken, lichte industrie en textielfabrieken, havens en dokken, hotels en pensions, enz., als distributiesysteem voor AC driefasige vierdraads- of vijfdraadssystemen met een spanning van 380V of 660V, een frequentie van 50Hz, een nominale stroom van 5000A of minder, voor stroomvoorziening en gecentraliseerde besturing van motoren.

De uittrekbare schakelkast Outline by Extraction heeft uitgebreide typetesten ondergaan en CCC-certificering verkregen. Het is een hoogwaardig samengestelde laagspanningsschakelkast die voldoet aan de volgende normen:

Nationale norm GB7251.1-2005 "Laagspanningsschakelapparatuurbehuizingen" en internationale norm IEC60439.1-1992 "Laagspanningsschakelapparatuur en besturingsapparatuur".

Productparameter (specificatie)

Categorie	Specificatie
Basisparameters
Nominale bedrijfsspanning	400V / 660V
Nominale isolatiespanning	690V
Nominale frequentie	50 Hz
Elektrische kenmerken
Nominale stroom hoofdrail	≤5000A
Piekbestendig stroom	176kA (voor minimaal 0,1s)
Korte tijd bestand tegen stroom	100kA (voor minimaal 1s)
Beschermingsgraad
Behuizing	IP30 (standaard)
Interne compartimenten	IP40 (voor functionele eenheden)
Mechanische eigenschappen
Mechanische levensduur	Uitrijmechanisme: ≥1.000 schakelingen
	Stroomonderbreker: ≥10.000 schakelingen
Naleving van normen	CEI 61439-1/2, GB 7251.1
Omgevingsomstandigheden
Omgevingstemperatuur	-5°C tot +40°C
Relatieve vochtigheid	≤95% (niet-condenserend)
Hoogte	≤2000m
Hoofdcomponenten
Stroomonderbrekers	Compatibel met standaard stroomonderbrekers met gegoten behuizing
Beveiligingsapparaten	Ondersteunt verschillende digitale relais en bewakingsapparatuur
Speciale kenmerken
In elkaar grijpend systeem	Mechanische en elektrische vergrendelingen voor een veilige bediening
Mededeling	Optionele communicatie-interface (Modbus, Profibus)

Producteigenschap en toepassing

Geavanceerd modulair uittrekbaar ontwerp

Uitgebreid veiligheidsbeschermingssysteem

Hoogwaardige elektrische parameters

Robuuste structurele integriteit

Flexibele configuratiemogelijkheden

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker
