Welke ringhoofdeenheid op spanningsniveau moet worden geselecteerd voor distributie-EPC-projecten?

In verschillende algemene aannemingsprojecten van EPC voor distributie fungeert de Ring Main Unit (RMU) als de belangrijkste hoogspanningscomponent van pakketsubstations en box-type substations. De keuze van het spanningsniveau bepaalt direct de stabiliteit, conformiteit en projectkosten van de gehele stroomdistributieoplossing, en het is ook een belangrijke technische zorg voor EPC-inkoopingenieurs in de voorlopige ontwerpfase. Veel algemene EPC-aannemers stellen in de vroege onderzoeksfase een vraag: welke ringhoofdeenheid op spanningsniveau moet worden geselecteerd voor distributie-EPC-projecten?

Gevestigd in Yueqing, Zhejiang,Zhejiang Deyan Elektrisch Co., Ltd.is gespecialiseerd in de R&D en productie van middenspanningsapparatuur voor stroomdistributie. Wij leveren IEC-conforme SF6 gasgeïsoleerde en milieuvriendelijke solide geïsoleerde ringhoofdunits, onderstations in Europese stijl, geprefabriceerde onderstations van het cabinetype en een volledig assortiment stroomdistributieapparatuur. We bedienen al lange tijd wereldwijde EPC-klanten op het gebied van algemene contracten en bieden op maat gemaakte RMU-selectieoplossingen voor verschillende distributieprojecten.

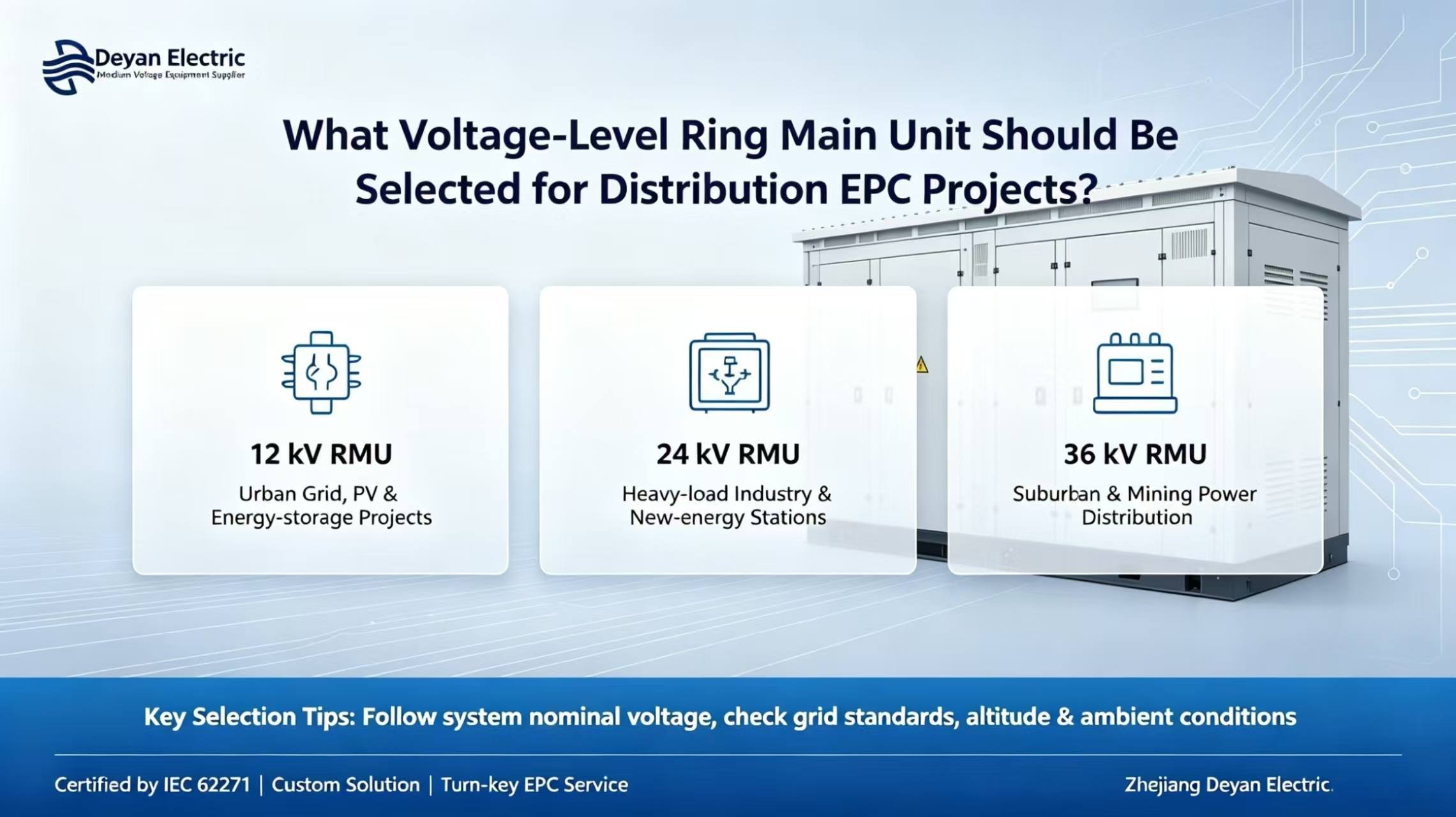

Referentie voor mainstream ring-hoofdeenheid-spanningsniveauselectie in distributie-EPC-projecten

12 kV (10 kV-systeem)

De 12 kV-ringhoofdeenheid is het reguliere model dat op grote schaal wordt toegepast in EPC-projecten voor wereldwijde distributie. Het wordt op grote schaal toegepast bij de renovatie van stedelijke distributienetwerken, de stroomdistributie van industrieparken, de aansluiting op het elektriciteitsnet en de energieopslag en kleine tot middelgrote substations. Met zijn hoge modulariteit en beheersbare kosten past deze RMU in de meeste conventionele ringvoedingsarchitecturen, met kortsluitvastheidsstroomopties van 20 kA / 25 kA. Het is tevens de meest gevraagde specificatie voor EPC-projecten.

24 kV

24 kV-ringhoofdunits worden meestal gebruikt voor industriële zones met grotere belastingen en langere afstanden voor de transmissie van energie, evenals voor verzamelstations voor nieuwe energie. Vergeleken met de 12 kV-oplossing vermindert het de lijnverliezen en verlaagt het de investeringen in kabeldoorsneden, waardoor het geschikt is voor algemene EPC-projecten met grote capaciteit. Het vereist hogere isolatiekwaliteiten voor apparatuur en een versterkt structureel ontwerp van de kast, en de totale kosten zijn hoger dan die van een 12 kV-ringhoofdeenheid.

36 kV (33 kV-systeem)

36 kV-ringhoofdeenheden worden ingezet voor langeafstandsdistributienetwerken in de voorsteden, grootschalige mijnbouwgebieden en EPC-installaties voor de elektriciteitsvoorziening over lange afstanden. Ze vallen in de categorie midden-hoogspanningsdistributie en worden over het algemeen gebruikt in combinatie met pakketsubstations met grote capaciteit, en stellen hogere eisen aan isolatie, interne boogbescherming en fabrieksacceptatietest (FAT).

Kernselectieprincipe:De nominale spanning van de ringhoofdeenheid moet worden bepaald op basis van de nominale systeemspanning van het project, en niet alleen op basis van de transformatorcapaciteit. EPC-klanten moeten eerst de lokale netstandaarden, systeemkortsluitparameters, projecthoogte, omgevingstemperatuur en vochtigheidsomstandigheden bevestigen voordat ze de nominale spanning van de ringhoofdeenheid finaliseren.

Aanvullende overwegingen bij de selectie van apparatuur in het EPC-project

Naast het spanningsniveau moeten algemene aannemers van EPC ook letten op productnormen, aanpassingsvermogen aan de omgeving en leveringsmogelijkheden van complete sets bij de aanschaf van ringhoofdeenheden:

Certificeringsvereisten:Producten moeten voldoen aan de internationale normen van de IEC 62271-serie. Er moeten volledige sets typetestrapporten en CE-certificaten beschikbaar zijn ter ondersteuning van de beoordeling van projecttekeningen en de fabrieksacceptatietest.

Aanpassingsvermogen aan het milieu:Maatwerk is beschikbaar voor IP54-beschermingsgraad buitenshuis, anticondensatietemperatuurcontrolesystemen en anticorrosiecoatings voor kustgebieden, om zich aan te passen aan complexe bedrijfsomstandigheden zoals hoge temperaturen, hoge luchtvochtigheid en grote hoogte.

Complete set ondersteunende oplossingen:Deyan Electric kan standalone ringhoofdunits leveren, maar ook kant-en-klare oplossingen van geïntegreerde pakketsubstations die RMU's, transformatoren en laagspanningskasten combineren. One-stop-levering verlaagt de communicatiekosten voor EPC-klanten die voortvloeien uit de aanbesteding door meerdere partijen en de coördinatie voor de inbedrijfstelling.

Intelligente upgrade:FTU intelligente terminals zijn optioneel om functies voor foutlocatie en bewaking op afstand te realiseren, geschikt voor EPC-projecten van slimme distributienetwerken en nieuwe energienetwerkverbindingen.

Conclusie

De selectie van het spanningsniveau is de belangrijkste stap voor het definiëren van de specificatie van de ring-hoofdeenheid. Onjuiste selectie kan ernstige risico's met zich meebrengen, zoals mislukte acceptatie van het elektriciteitsnet, overbelasting van apparatuur en projectvertraging. Zhejiang Deyan Electric Co., Ltd. beschikt over een professioneel elektrotechnisch technisch team en kan ring-hoofdunit-spanningsselectiediensten en primair schema-ontwerp leveren op basis van EPC-projecttekeningen en lokale netwerkspecificaties. ODM-aanpassing wordt ondersteund om stabiele en betrouwbare oplossingen voor middenspanningsstroomdistributie te leveren voor wereldwijde distributie-EPC-projecten.
