AC-metaalbekleed uittrekbaar schakelmateriaal

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. Dit met metaal beklede AC-uittrekbare schakelapparaat garandeert maximale veiligheid en betrouwbaarheid voor de middenspanningsstroomdistributie. Het modulaire, uittrekbare ontwerp maakt eenvoudig onderhoud en testen van stroomonderbrekers mogelijk zonder het hele systeem spanningsloos te maken. Ideaal voor veeleisende industriële en nutstoepassingen en biedt superieure personeelsbescherming en operationele continuïteit.

Stuur onderzoek

Productomschrijving

Het AC-metaalbeklede uittrekbare schakelapparaat (hierna schakelapparaat genoemd) is een driefasige AC 50 Hz, nominale spanning 40,5 kV complete distributie-eenheid voor binnenshuis. Het is ontworpen voor het ontvangen en distribueren van elektrische stroom in energiecentrales, onderstations en industriële en mijnbouwbedrijven. De AC Metal-Clad uittrekbare schakelapparatuur voert functies uit zoals circuitcontrole, bescherming en monitoring, en is ook geschikt voor locaties waar frequent gebruik nodig is. Het met metaal beklede AC-uittrekbare schakelmateriaal voldoet aan normen, waaronder GB/T11022-1999, GB3906-1991 en DL404-1997.

Productparameter (specificatie)

Naam	Eenheid	numerieke waarde
Nominale spanning	kV	40.5
Nominale stroom	A	1250 1600 2000
Nominale frequentie	Hz	50
Geschatte kortstondige weerstandsstroom	KA	20 25 31,5
Nominale piekstroom	KA	50 63 80
Nominale vermogensfrequentie Bestand tegen spanning	Kv	95/1min
Nominale bliksemimpuls is bestand tegen spanning	Kv	185
Nominale kortsluitduur	S	4
Beschermingsgraad		IP3X

Vacuümstroomonderbreker Belangrijkste technische parameters

Naam	Eenheid	numerieke waarde
Nominale spanning	Kv	40.5
Nominale frequentie	HZ	50
Nominale vermogensfrequentie Bestand tegen spanning	Kv	95/1min
Nominale bliksemimpuls is bestand tegen spanning	Kv	185
Nominale stroom	A	1250 1600 2000
Geschatte kortstondige weerstandsstroom	KA	20 25 31,5
Nominale kortstondige breekstroom	KA	20 25 31,5
Nominale piekstroom	KA	50 63 80
Nominale kortsluitduur	mevrouw	4
Openingstijd	mevrouw	30 ≤ t≤ 60
Sluitingstijd	s	50 ≤ t≤ 100
Nominale kortsluitstroomcycli	Seconde	20
Mechanische levensduur	Seconde	10000
Beschermingsgraad		IP43

Producteigenschap en toepassing

Volledige gepantserde bescherming

Uittrekbare componenten

Gecompartimenteerd ontwerp

Verbeterde veiligheidsvergrendelingen

Hoge betrouwbaarheid en flexibiliteit

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

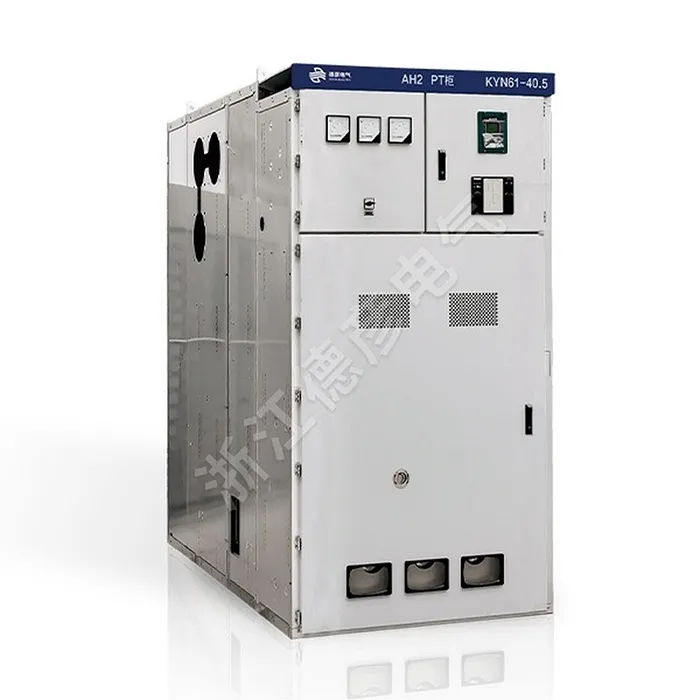

AC Metal-Clad Withdrawable Switchgear
