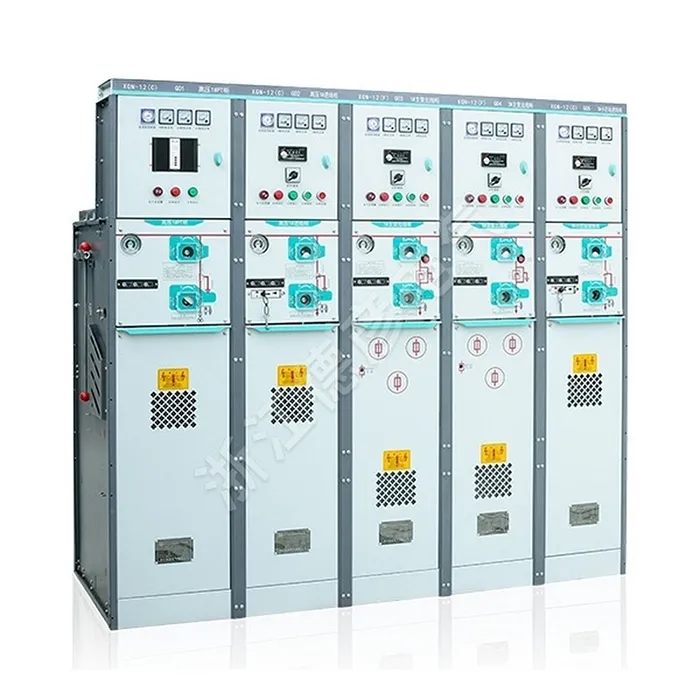

In metaal omsloten, gasgeïsoleerde ringhoofdunit

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. De met metaal omsloten gasgeïsoleerde ringhoofdeenheid is een compact, vast type, met metaal omsloten schakelapparaat dat gebruik maakt van SF6-gas voor superieure isolatie en boogdoving. De mentaal afgesloten gasgeïsoleerde ringhoofdunit is ontworpen voor betrouwbare stroomdistributie in secundaire netwerken van 10-12 kV. Het afgedichte, onderhoudsvrije ontwerp zorgt voor veiligheid en stabiliteit, waardoor het ideaal is voor stedelijke netwerken, industrieterreinen en andere ruimtebewuste toepassingen die hoge prestaties en omgevingsbestendigheid vereisen.

Stuur onderzoek

Productomschrijving

De metaalomsloten gasgeïsoleerde ringhoofdeenheid is een SF6 gasgeïsoleerd, metaalomsloten schakelapparaat met een gemeenschappelijke stroomrail. De mentaal omsloten gasgeïsoleerde ringhoofdunit kan worden geconfigureerd met modules zoals lastschakelaareenheden, lastschakelaar-zekeringcombinatie-eenheden, vacuümstroomonderbrekereenheden en railinvoereenheden. Door gebruik te maken van een reeks geavanceerde technologieën en materialen levert het uitstekende elektrische en mechanische prestaties met minimale gevolgen voor het milieu en het klimaat. Compact van formaat. De mentaal afgesloten gasgeïsoleerde ringhoofdunit biedt eenvoudige installatie, gemakkelijke bediening, onderhoudsvrije werking en flexibele configuratieopties. Het heldere, intuïtieve ontwerp zorgt voor een eenvoudige en ongecompliceerde bediening. Dankzij de hoge voedingsbedradingscapaciteit is hij geschikt voor diverse bedradingssystemen.

Productparameter (specificatie)

Project		Module C	Module F	Module V		Module CB
		Laadschakelaar	Combinatie elektrische apparatuur	Vacuümschakelaar	Isolatie-/aardingsschakelaar	Vacuümstroomonderbreker	Isolatie-/aardingsschakelaar
Nominale spanning	Kv	12	12	12	12	12	12
Nominale frequentie	Hz	50	50	50	50	50	50
Stroomfrequentie Bestand tegen spanning (fase-naar-fase/fase-naar-aarde)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Blikseminpuls is bestand tegen spanning	Kv	75/85	75/85	75/85	75/85	75/85	75/85
Nominale stroom	A	630	dossier	630		1250/630
Nominale breekstroom met gesloten lus	A	630
Nominale laad- en breekstroom voor kabels	A	135/135
Nominale kortsluitstroom (piek)		50	80
Nominale piekstroom	kA	50
Geschatte kortstondige weerstandsstroom	kA/3s	20
Nominale kortsluitbreekstroom	kA		31..5	20
Nominale overdrachtsstroom	A		1750
Maximale stroomsterkte voor zekering	A		125
Lusweerstand	Ω	≤300	≤600
Mechanische levensduur	seconde	5000	3000	5000	2000	5000	5000

Producteigenschap en toepassing

Geavanceerde gasisolatie

Volledig afgedichte behuizing

Compact en ruimtebesparend

Verbeterde veiligheid

Verlengde levensduur en betrouwbaarheid

Toepassingssites

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

Metal-Enclosed Gas-Insulated Ring Main Unit
