Wat zijn de vijf belangrijkste statistieken voor het evalueren van Transformer?

Vijf belangrijke statistieken voorTransformator evaluerenKwaliteit, gebaseerd op internationale normen (IEC 60076) en industriële technische praktijken, richt zich primair op de prestatie-efficiëntie van transformatoren, veiligheidsbetrouwbaarheid en operationele stabiliteit. Hieronder vindt u een systematische uitleg van de vijf kernstatistieken:

1. Nominaal vermogen

Verwijst naar het schijnbare vermogen dat een transformator continu kan leveren gedurende langere perioden onder nominale spanning, nominale frequentie en gespecificeerde koelomstandigheden, gemeten in kVA of MVA.

Functie: Bepaalt het draagvermogen van de transformator en dient als primaire selectiebasis.

Selectieprincipe: Gebaseerd op het totale laadvermogen (rekening houdend met de arbeidsfactor en de gelijktijdige factor), met een marge van 15%–25% gereserveerd om overbelasting en verhitting (“klein paard dat een grote kar trekt”) of verspilling van stationair verlies (“groot paard dat een kleine kar trekt”) te voorkomen.

Technische toepassing: 35 kV-transformatoren variëren doorgaans van 1 tot 40 MVA, terwijl fotovoltaïsche step-upstations gewoonlijk eenheden van 400 tot 1000 kVA gebruiken.

Voorbeelden van productparameters: De 35 kV-transformator van Deyan Electric heeft een nominaal vermogen van 160 kVA; De droge transformator van Xiangtong Electric heeft een vermogen van 400 kVA.

2. Verlies bij nullast

Dit wordt ook wel ijzerverlies genoemd en verwijst naar het actieve vermogensverlies wanneer de secundaire zijde van de transformator open is en de primaire zijde wordt blootgesteld aan de nominale spanning. Het bestaat voornamelijk uit kernhysterese en wervelstroomverliezen.

Beïnvloedende factoren: kernmateriaal (bijv. koudgewalste, korrelgeoriënteerde siliciumstaalplaten), lamineerproces, ontwerp van de magnetische fluxdichtheid.

Betekenis van energie-efficiëntie: een kernmaatstaf voor het evalueren van de energie-efficiëntie van transformatoren. Ultra-premium efficiëntieproducten hebben nullastverliezen ≤ 0,6 W/kg.

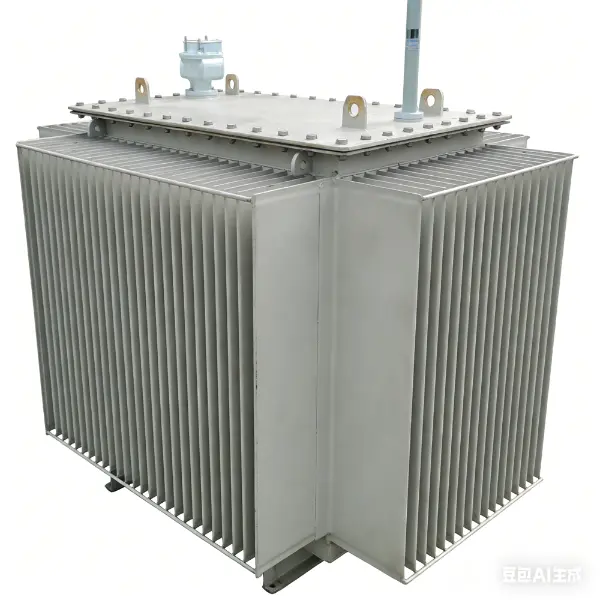

Typische waarden: Een olie-ondergedompelde transformator van 160 kVA heeft nullastverliezen van ongeveer 280 W; modellen met een hoog rendement kunnen onder de 200 W vallen.

3. Belastingverlies

Dit wordt ook wel koperverlies genoemd en verwijst naar het actieve vermogensverlies dat wordt gegenereerd door de weerstand van de wikkeling onder de nominale stroom, evenredig met het kwadraat van de belastingsstroom.

Beïnvloedende factoren:

Geleidermateriaal (koper presteert beter dan aluminium), dwarsdoorsnede en verbindingsproces.

Evaluatiewaarde:

Heeft een directe invloed op de bedrijfskosten; lagere verliezen zorgen voor een betere energie-efficiëntie op de lange termijn.

Typische waarden:

Een transformator van 160 kVA heeft belastingsverliezen rond de 2820 W, terwijl modellen met een hoog rendement kunnen worden aangestuurd onder de 2500 W.

Voorbeeld van productparameters: Het belastingsverlies van de Deyan elektrische transformator is 2820 W

4. Kortsluitimpedantie (%)

Verwijst naar het percentage van de nominale spanning dat nodig is om de nominale stroom aan de primaire zijde toe te passen wanneer de secundaire zijde wordt kortgesloten, wat de grootte van de interne weerstand van de transformator weerspiegelt.

Functies:

Beperkt kortsluitstroom (hogere impedantie vermindert kortsluitstroom);

Heeft invloed op de snelheid van de spanningsregeling (hogere impedantie veroorzaakt een grotere spanningsval tijdens belastingsschommelingen).

Typisch bereik:

Distributietransformatoren: 4%–6% (evenwicht tussen stabiliteit en spanningsval);

Industrieel zwaar gebruik (bijv. boogovens): 8%–15%;

Wanneer meerdere units parallel werken, moet de impedantieafwijking ≤±0,5% zijn.

Productvoorbeelden:

Huarui Electric: 4,5% impedantiespanning

Xiangtong Electric: 4,0% impedantiespanning

5. Isolatieprestaties

Bestrijkt de isolatiesterkte en de verouderingsstatus tussen wikkelingen en tussen wikkelingen en aarde, en vormt de basis voor een veilige werking.

Kerntestitems:

Isolatieweerstand: Gemeten met een megohmmeter, weerspiegelt de droogheid van de isolatie en de mate van veroudering;

Stroomfrequentie Bestand tegen spanning: Bestand tegen gespecificeerde spanning (bijvoorbeeld 75 kV voor 35 kV-wikkelingen) gedurende 1 minuut zonder storing;

Gedeeltelijke ontlading (PD): ≤3pC is optimaal; het overschrijden van deze drempel duidt op verslechtering van de isolatie;

Isolatieklasse: Klasse A (105°C), Klasse F (155°C), Klasse H (180°C), bepaling van temperatuurstijgingslimieten.

Standaardbasis: Zowel GB/T 6451 als IEC 60076 specificeren verplicht isolatie tegen spanning en gedeeltelijke ontladingslimieten.

Productparameter Voorbeeld: door Jinghengjin vervaardigde transformatoren hebben isolatieniveau LI200AC85; De isolatieklasse van Jinyu Electric is H.

Aanvullende opmerkingen: andere kritische hulpindicatoren

Hoewel ze niet tot de ‘vijf kernparameters’ behoren, blijven deze essentieel in de technische praktijk:

Temperatuurstijging: Stijging olietemperatuur bovenaan ≤60K, temperatuurstijging wikkeling ≤65K (IEC 60076-2);

Verbindingsgroep‌: Dyn11 is de mainstream voor distributie, onderdrukt vervorming van de derde harmonische en zorgt voor een stabiele werking onder driefasige ongebalanceerde belastingen;

Koelmethode‌: In olie ondergedompelde natuurlijke koeling (ONAN) en droge luchtkoeling (AN) beïnvloeden de efficiëntie van de warmteafvoer en de toepasbaarheid in het milieu;
