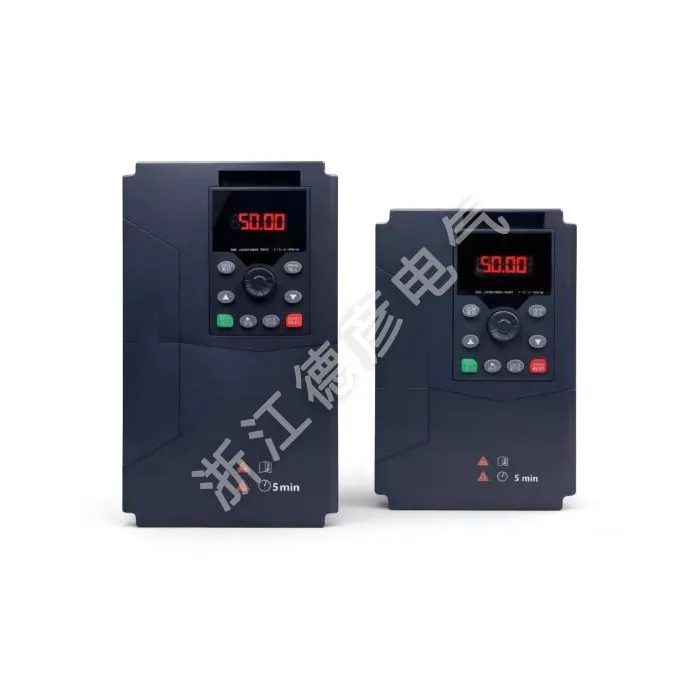

Omvormer voor draadtrekmachine

Deyan Electric is een professionele leverancier van industriële elektriciteit, die betrouwbare oplossingen en een goed prijsvoordeel biedt en de Europese en Amerikaanse markten bestrijkt. De LNC860L-omvormer voor draadtrekmachines heeft geavanceerde spanningscontrole en stabiele kwaliteit. Het is geschikt voor bulkaankopen en past in de draad- en kabelindustrie, waardoor een stabiele werking wordt gegarandeerd.

Stuur onderzoek

Productomschrijving

De LNC860L-serie frequentieomvormers voor draadtrekmachines beschikken niet alleen over alle hoogwaardige kenmerken van de 8605-vectorfrequentieomvormers, maar kunnen ook een spanningsregeling met gesloten lus en spanningscontrole met open lus bereiken, waardoor aan verschillende op- en afwikkelvereisten wordt voldaan. Het heeft een ingebouwd wiskundig model voor de controle en ondersteuning van de spanningswikkeling automatische berekening van de roldiameter. Het kan op grote schaal worden gebruikt in industrieën zoals draad en kabel, metaalfolieverwerking, wikkelen, metaaldraadtrekken en plastic draadtrekken. Deze omvormer voor draadtrekmachines is standaard uitgerust met een 485-communicatiefunctie en een remeenheid is standaard uitgerust voor een vermogen van 22 kW en lager. Vermogensbereik: 0,75 kW - 400 kW - 380 V.

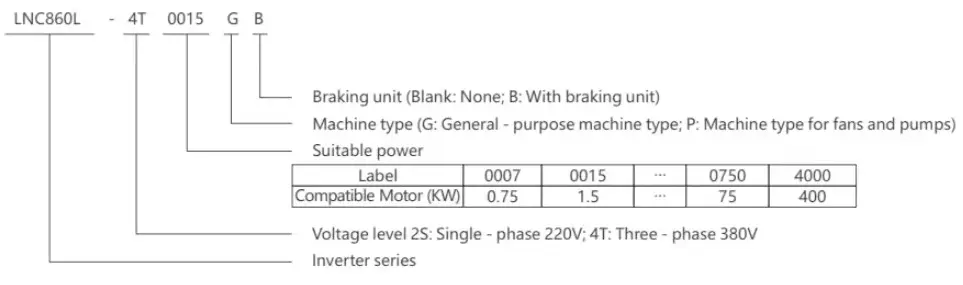

Modelbetekenis

LNC860L Inverter for Wire-Drawing Machine

Producteigenschappen

▲ Hoogwaardige vectorbesturing, groot laagfrequent koppel en stabiele output

▲Ondersteunt verschillende encoders: ABZ incrementeel, U incrementeel en solver

▲ Brede spanningsingang, automatische uitgangsspanningsregeling (AR), geen uitschakeling tijdens kortstondig stroomverlies, met sterker aanpassingsvermogen

▲ Ondersteunt spanningscontrole met gesloten lus en spanningscontrole met open lus

▲ Ingebouwd wiskundig model voor spanningswikkelcontrole, ondersteunt automatische berekening van de roldiameter

▲Soepele start, stabiele werking en constante spanning

▲ Automatische draadbreukdetectie, automatische traagheidscompensatie

▲ Combinatie van opwikkel- en afwikkelsysteem, kan de DC-bus delen, waardoor elektrische energie wordt bespaard

▲ Ingebouwd geavanceerd PID-algoritme, met snelle respons, sterk aanpassingsvermogen en eenvoudige foutopsporing

▲16 - stapsnelheidsregeling, eenvoudige PLC realiseert multifunctionele logische besturing zoals timing, constante snelheid en richtingsinstelling

▲Embedded RS485-communicatie-interface ondersteunt het Modbus-protocol

▲ Meerdere beveiligingsfuncties: overspanning, overstroom, overbelasting, oververhitting, enz

Instructies op het naamplaatje

MODEL:	LNC860L-4T0037GB/4T0055PB
STROOM:	3,7 kW 9A/5,5 kW 13A
INGANG:	3PH AC380V 50HZ/60HZ
UITGANG:	3PH ACOV-380V OHZ-400HZ
SN:	Streepjescode

Lijst met machinetypen

Model met frequentieomvormer	Vermogenscapaciteit (kVA)	Ingangsstroom (A)	Uitgangsstroom (A)	Toepasselijke motor (KW)
Eenfasige voeding: 220 V ± 15%, 50/60 Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Driefasige voeding: 380V ± 15%, 50/60 Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Technische specificaties

Item		Specificatie
Controle kenmerken	Uitgangsfrequentie	0-500 Hz
	Draaggolffrequentie	0,8 kHz~12 kHz De draaggolffrequentie kan automatisch worden aangepast aan de belastingskarakteristieken
	Uitgangsfrequentieresolutie	0,01 Hz
	Controlemodus	Vectorregeling met open lus (SVC) V/F-regeling Vectorregeling met gesloten lus (FVC)
	Koppelkarakteristieken	Met koppelcompensatie en slipcompensatie kan het startkoppel 150% bereiken bij 0,5 Hz
	Nauwkeurigheid van koppelregeling	±5%(FVC)
	Actiecriterium voor stalpreventie	Ingesteld als percentage van de nominale stroom, variërend van 20% tot 250%
	Snelheidsregelbereik	1:100(SVC) 1:1000(FVC)
	Nauwkeurigheid van snelheidsstabilisatie	±0,5%(SVC) ±0,02%(FVC)
	Overbelastingscapaciteit	150% van de nominale uitgangsstroom gedurende één minuut
	V/F-curve	Vier modi: lineair; meerpunts; volledige V/f-scheiding; onvolledige V/f-scheiding
	Acceleratie- en vertragingscurve	Lineaire of S-curve acceleratie- en vertragingsmodi; vier versnellings- en vertragingstijden; versnellings- en vertragingstijdbereik 0,1 ~ 6500,0s
	DC-remmen	DC-remfrequentie: 0,00 Hz ~ maximale frequentie. Remtijd: 0,0 s ~ 60,0 s, remactie huidige waarde: 0,0% ~ 100,0%
	Jog-controle	Jog-frequentiebereik: 0,00 Hz ~ maximale frequentie, jog-acceleratie- en vertragingstijd 0,1 s ~ 6500,0 s
	Eenvoudige PLC, meerstaps snelheidsbediening	Via de ingebouwde PLC of besturingsterminals kunnen snelheden tot 16 stappen worden bereikt
	Ingebouwde PID	Het kan eenvoudig het gesloten-luscontrolesysteem voor procesbesturing realiseren
	Automatische spanningsregeling (AVR)	Wanneer de netspanning verandert, kan deze automatisch een constante uitgangsspanning handhaven
	Snelle stroombegrenzende functie	Minimaliseer overstroomfouten zoveel mogelijk en bescherm de normale werking van de frequentieomvormer
Bedrijfskenmerken	Bedieningscommandokanaal	Drie kanalen: gegeven door het bedieningspaneel, gegeven door de bedieningsterminals, gegeven door de seriële communicatiepoort. Het kan op verschillende manieren worden geschakeld
	Frequentiebron	Tien frequentiebronnen: gegeven door paneelknop, gegeven door bedieningspaneel, gegeven door analoge spanning, gegeven door analoge stroom, gegeven door RS485-communicatie, die op verschillende manieren kan worden geschakeld
	Hulpfrequentiebron	Tien hulpfrequentiebronnen. Het kan op flexibele wijze hulpfrequentiefijnafstemming en frequentiesynthese bereiken
	Ingangsterminals	Zes digitale ingangsklemmen, waarvan er één kan worden gebruikt als snelle pulsingang. Twee analoge ingangskanalen, Al1: ingangsbereik 0~+10V, Al2: ingangsbereik 0~+10V/0-20mA
	Uitgangsterminals	Eén snelle pulsuitgang, die blokgolfsignalen uitvoert van OkHz ~ 50 kHz, die de uitvoer van fysieke grootheden zoals ingestelde frequentie en uitgangsfrequentie kan realiseren. Eén digitale uitgangsterminal Eén relaisuitgangsterminal Twee analoge uitgangsterminals: OV ~ 10 V/0-20 mA, die de uitvoer van uitgangsfrequentie/stroom/spanning/frequentie-commando/rotatiesnelheid/vermogensfactorsignalen kan aangeven
	Beschermingsfunctie	Detectie van motorkortsluiting bij inschakelen van ingangs- en uitgangsfaseverliesbeveiliging, overstroombeveiliging, overspanningsbeveiliging, onderspanningsbeveiliging, oververhittingsbeveiliging, overbelastingsbeveiliging, enz.
Eironment	Toepassingsplaats	Binnenshuis, niet direct blootgesteld aan zonlicht, vrij van stof, corrosieve gassen, brandbare gassen, olienevel, waterdamp, druipend water of zout, enz.
	Hoogte	Minder dan 1000 meter
	Omgevingsvochtigheid	-10℃~+40℃ (Als de omgevingstemperatuur tussen 40℃~50℃ ligt, is reductie vereist)
	Vochtigheid	Minder dan 95% RV, zonder condensatie van waterdruppels
	Trillingen	Minder dan 5,9 m/s² (0,6 g)
	Opslagtemperatuur	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
