Synchrone omvormer met permanente magneet

Deyan Electric is een professionele leverancier van industriële elektriciteit met geïntegreerde R&D, productie en service, met een goed prijsvoordeel en een brede dekking op de Europese en Amerikaanse markten. De LNC860E synchrone omvormer met permanente magneet heeft geavanceerde vectorcontrole en stabiele kwaliteit. Het is geschikt voor bulkaankopen en bedient hoogwaardige scenario's zoals CNC-centra en levert nauwkeurige en betrouwbare regeling van het motortoerental.

Stuur onderzoek

Productomschrijving

Synchrone omvormers met permanente magneet uit de LNC860E-serie zijn krachtige vectorfrequentieomvormers voor algemeen gebruik, die voornamelijk worden gebruikt voor het regelen en aanpassen van de snelheid en het koppel van driefasige synchrone AC-motoren. Het maakt gebruik van een 32-bits DSP-chip en heeft ingebouwde kernbesturingsalgoritmen zoals vectorregeling met gesloten lus, vectorregeling met open lus en koppelregeling, waardoor de aandrijfbesturing van synchrone motoren met permanente magneten met hogere prestaties en hogere precisie mogelijk wordt. Het biedt een hoog koppel bij lage snelheden, heeft goede dynamische eigenschappen, een extreem sterke overbelastingscapaciteit en ondersteunt verschillende PG-kaarten. Terwijl de betrouwbaarheid en het aanpassingsvermogen van het product aan de omgeving worden verbeterd, versterkt het ook het ontwerp voor klantbruikbaarheid en industriële specialisatie. Met meer geoptimaliseerde functies, flexibelere toepassingen en stabielere prestaties kan het op grote schaal worden gebruikt in midden- tot hoge-end toepassingsscenario's zoals spuitgietmachines, luchtcompressoren, servosystemen met middelhoog tot hoog vermogen, CNC-bewerkingscentra, hijsapparatuur en textielapparatuur. Deze synchrone omvormer met permanente magneet wordt standaard geleverd met een 485-communicatiefunctie, en het vermogen van 22 kW en lager wordt standaard geleverd met een remeenheid. Vermogensbereik: 0,75kW~400kW-380V.

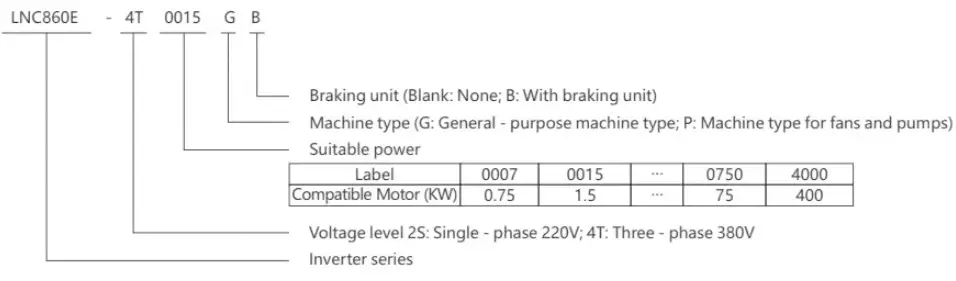

Modelbetekenis

LNC860E Permanent Magnet Synchronous Inverter

Producteigenschappen

▲ Vectorbesturing met open en gesloten lus voor synchrone motoren met permanente magneet Ondersteunt verschillende encoders: ABZ incrementeel, UVW incrementeel en solver
▲ Brede spanningsingang, automatische uitgangsspanningsregeling (AVR), non-stop werking tijdens kortstondig stroomverlies, met sterker aanpassingsvermogen
▲Ondersteunt verschillende frequentie-instellingsmethoden: digitale instelling, analoge hoeveelheidsinstelling, PID-instelling, RS485-communicatie-instelling
▲Soepele start en stabiele werking, met snelheidsregistratiefunctie
▲ Kan de DC-bus delen om energie te besparen
▲ Laag geluidsniveau en sterk anti-interferentievermogen
▲ Sterke overbelastingscapaciteit, 150% van het nominale koppel kan gedurende 60 seconden werken
▲ Ingebouwd geavanceerd PID-algoritme, met snelle respons, sterk aanpassingsvermogen en eenvoudige foutopsporing
▲16 - stapsnelheidsregeling, eenvoudige PLC om multifunctionele logische besturing te bereiken, zoals timing, constante snelheid en directionele besturing
▲ Meerdere beveiligingsfuncties: overspanning, overstroom, overbelasting, oververhitting, enz
▲Ondersteunt LCD-paneelweergave en bediening in het Chinees en Engels. Ondersteunt Profibus - DP- en MODBUS-communicatie
▲ Neemt structureel een onafhankelijk luchtkanaalontwerp aan, de ventilator kan vrij worden gedemonteerd, met goede warmteafvoerprestaties

Instructies op het naamplaatje

MODEL:	LNC860E-4T0040GB/4T0055PB
STROOM:	4KW9A/5,5K
INGANG:	3PH AC380V 50HZ/60HZ
UITGANG:	3PH AC0V-380V 0HZ-400HZ
SN:	Streepjescode

Technische specificaties

Item		Specificatie
Controle kenmerken	Uitgangsfrequentie	0-500 Hz
	Draaggolffrequentie	0,8 kHz ~ 12 kHz. De draaggolffrequentie kan automatisch worden aangepast aan de belastingskarakteristieken
	Uitgangsfrequentieresolutie	0,01 Hz
	Controlemodus	Vectorregeling met open lus (SVC) V/F-regeling Vectorregeling met gesloten lus (FVC)
	Koppelkarakteristieken	Met koppelcompensatie en slipcompensatie kan het startkoppel 150% bereiken bij 0,25 Hz (SVC)
	Nauwkeurigheid van koppelregeling	±5%(FVC)
	Actiecriterium voor stalpreventie	Ingesteld als percentage van de nominale stroom, variërend van 20% tot 250%
	Snelheidsregelbereik	1:100(SVC) 1:1000(FVC)
	Nauwkeurigheid van snelheidsstabilisatie	±0,5%(SVC) ±0,02%(FVC)
	Overbelastingscapaciteit	150% van de nominale uitgangsstroom gedurende één minuut
	V/F-curve	Vier modi: lineair; volledige V/f-scheiding met meerdere punten; onvolledige V/f-scheiding
	Acceleratie- en vertragingscurve	Lineaire of S-curve acceleratie- en vertragingsmodi; vier versnellings- en vertragingstijden; versnellings- en vertragingstijdbereik 0,1 ~ 6500,0s
	DC-remmen	DC-remfrequentie.0,00 Hz ~ maximale frequentie. Remtijd: 0,0 s ~ 36,0 s, remactie huidige waarde: 0,0% ~ 100,0%
	Jog-controle	Jog-frequentiebereik: 0,00 Hz ~ maximale frequentie, jog-acceleratie- en vertragingstijd 0,1 s ~ 6500,0 s
	Eenvoudige PLC, meerstaps snelheidsbediening	Via de ingebouwde PLC of besturingsterminals kunnen snelheden tot 16 stappen worden bereikt
	Ingebouwde PID	Het kan eenvoudig het gesloten-luscontrolesysteem voor procesbesturing realiseren
	Automatische spanningsregeling (AVR)	Wanneer de netspanning verandert, kan deze automatisch een constante uitgangsspanning handhaven
	Snelle stroombegrenzende functie	Minimaliseer overstroomfouten zoveel mogelijk en bescherm de normale werking van de frequentieomvormer
Bedrijfskenmerken	Bedieningscommandokanaal	Drie kanalen: gegeven door het bedieningspaneel, gegeven door de bedieningsterminals, gegeven door de seriële communicatiepoort. Het kan op verschillende manieren worden geschakeld
	Frequentie bron	Tien frequentiebronnen: gegeven door paneelknop, gegeven door bedieningspaneel, gegeven door analoge spanning, gegeven door analoge stroom, gegeven door RS485-communicatie, die op verschillende manieren kan worden geschakeld
	Hulpfrequentiebron	Tien hulpfrequentiebronnen. Het kan op flexibele wijze hulpfrequentiefijnafstemming en frequentiesynthese bereiken
	nput-terminals	Zes digitale ingangsklemmen, waarvan er één kan worden gebruikt als snelle pulsingang. Twee analoge ingangskanalen, Al1: ingangsbereik 0~+10V, Al2: ingangsbereik 0~+10V/0-20mA
	Uitgangsterminals	Eén snelle pulsuitgangsterminal, geschikt voor het uitvoeren van een blokgolfsignaal van OkHz ~ 50 kHz, die de uitvoer van fysieke grootheden zoals ingestelde frequentie en uitgangsfrequentie kan realiseren. Deze kan worden geselecteerd als open-drain-type Eén digitale uitgangsterminal Eén relaisuitgangsterminal Twee analoge uitgangsterminals: OV ~ 10V/0-20mA, die de uitvoer van uitgangsfrequentie/stroom/spanning/frequentiecommando/rotatiesnelheid/vermogensfactorsignalen kunnen aangeven
Scherm- en toetsenbordbediening	LED-display	Het is uitgerust met 8 functietoetsen, een 5-cijferige 7-segment-LED en 5 status-LED-indicatoren die voorwaartse rotatie, omgekeerde rotatie, reset, stop, jog, evenals parameterinstelling en weergave kunnen uitvoeren
Scherm- en toetsenbordbediening	Beschermingsfunctie	Detectie van kortsluiting van de motor bij het inschakelen, bescherming tegen ingangs- en uitgangsfaseverlies, bescherming tegen overstroom, bescherming tegen overbelasting, bescherming tegen te lage spanning, bescherming tegen oververhitting, bescherming tegen overbelasting, enz.
Omgeving	Toepassingsplaats	Binnenshuis, niet direct blootgesteld aan zonlicht, vrij van stof, corrosieve gassen, brandbare gassen, olienevel, waterdamp, druipend water of zout, enz.
	Hoogte	Minder dan 1000 meter
	Omgevingsvochtigheid	-10℃~+40℃ (Als de omgevingstemperatuur tussen 40℃~50℃ ligt, is reductie vereist)
	Vochtigheid	Minder dan 95% RV, zonder condensatie van waterdruppels
	Trillingen	Minder dan 5,9 m/s² (0,6 g)
	Opslagtemperatuur	-20℃~+60℃
