Gids voor het kiezen van schakelapparatuur

Kortom, het kiezen van het typeschakelapparatuuris een besluitvormingsproces dat gaat van 'het definiëren van vereisten' tot 'het matchen van parameters'. Om het selectieproces duidelijker te maken, heb ik het opgedeeld in acht sleuteldimensies. U kunt dit gebruiken als een checklist, waarbij u elk item vergelijkt met uw werkelijke situatie.

Drie kernafmetingen voor de selectie van schakelapparatuur

Selectie Dimensie

Belangrijke overwegingen

Selectiebegeleiding

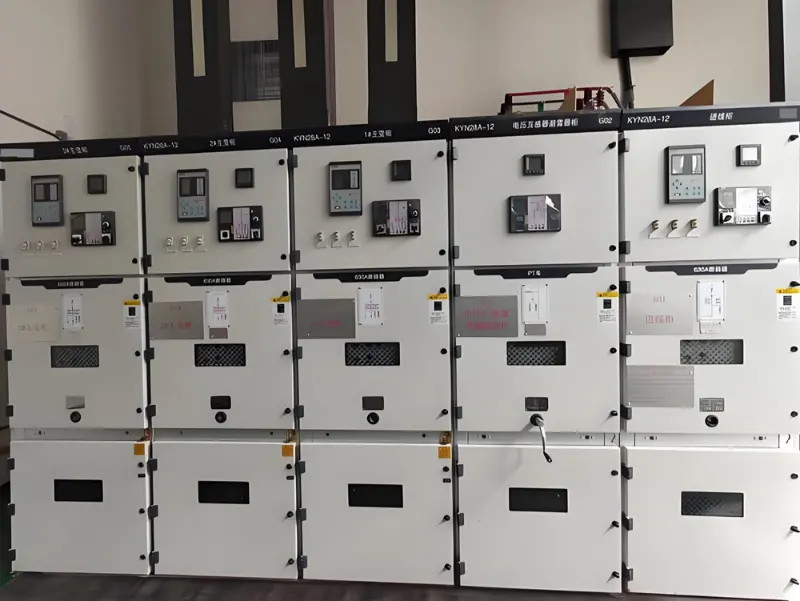

1. Spanningsniveau

Bepaal of het om een ​​hoogspanningssysteem gaat (bijvoorbeeld 10 kV, als primaire zijde van de inkomende lijn/transformator) of om een ​​laagspanningssysteem (bijvoorbeeld 380V/220V, als uitgaande lijn/terminaldistributie).

Dit is de meest fundamentele indeling, die rechtstreeks het isolatieniveau en de interne componenten van de apparatuur bepaalt.

2. Installatieomgeving

Beoordeel of het voor binnen- of buiteninstallatie is en of er speciale vereisten zijn zoals waterdichtheid (IP-classificatie), vochtbestendigheid, corrosiebestendigheid of explosiebeveiliging.  Voor gebruik buitenshuis zijn hoge beschermingsgraden (bijvoorbeeld IP54 of hoger) en roestvrijstalen behuizingen vereist; Vochtige/corrosieve omgevingen vereisen volledig gesloten apparatuur of speciale coatingbehandelingen.

3. Functioneel doel

Definieer duidelijk het hoofddoel: verlichting, stroom (bijvoorbeeld motorbesturing), stroomverdeling, arbeidsfactorcorrectie (condensatorbank) of meting. Verlichtingsverdeelkasten hebben een kleine belasting en kunnen aan de muur worden gemonteerd; stroomverdeelkasten hebben een grote belasting, staan ​​vaak op de vloer en vereisen vaak motorbesturingseenheden.

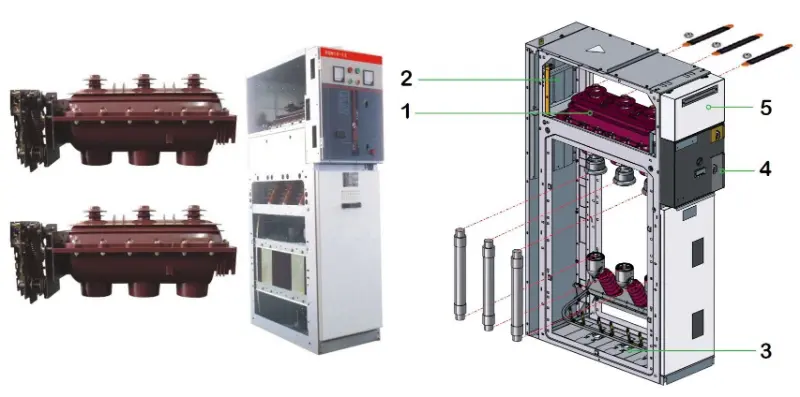

4. Structurele vorm

Kies tussen vast type (bijv. GGD, economisch) of uitrijdbaar type (bijv. GCK/GCS/MNS, eenvoudig onderhoud, hoge betrouwbaarheid). Het vaste type is geschikt voor situaties met verspreide belastingen, weinig circuits en beperkte budgetten.

Het uitrijdbare type is geschikt voor situaties met geconcentreerde belastingen, veel circuits en hoge eisen aan de betrouwbaarheid van de stroomvoorziening (bijvoorbeeld datacenters, petrochemische industrie).

5. Elektrische parameters

Controleer de nominale spanning, frequentie en berekende stroom van het systeem. Nog belangrijker: zorg ervoor dat wordt voldaan aan de vereisten voor dynamische en thermische stabiliteit onder kortsluitingsomstandigheden. Het uitschakelvermogen van de stroomonderbreker moet groter zijn dan de maximale kortsluitstroom op het installatiepunt.  Het afstemmen van parameters is van fundamenteel belang voor een veilige werking. Het moet gebaseerd zijn op rigoureuze berekeningen, en niet alleen op ervaring of schatting.                6. Projectaard

Gaat het om een ​​nieuwbouwproject, een renovatieproject of een capaciteitsuitbreidingsproject?

Geef bij nieuwbouw prioriteit aan hoogwaardige, zeer betrouwbare nieuwe producten. Raadpleeg bij renovatie/uitbreiding het bestaande kasttype voor eenvoudigere systeemintegratie.

7. Installatieruimte

Meet de lengte, breedte en hoogte van de elektrische ruimte, vooral de breedte van de gangpaden voor en achter de kasten.

De beschikbaarheid van ruimte beperkt rechtstreeks de afmetingen en indeling van de kast. Zo moet de breedte van het achterste gangpad voldoen aan de onderhoudseisen en hebben rijen kasten langer dan 6 meter twee uitgangspunten nodig.

8. Onderhoud en beheer Houd rekening met het technische vaardigheidsniveau van het bedienend personeel en de vereisten voor onderhoudsgemak.

Uittrekbare kasten bieden een goede uitwisselbaarheid van eenheden; tijdens onderhoud kan de defecte eenheid eruit worden getrokken om de stroomvoorziening snel te herstellen, maar de kosten zijn hoger.

Algemene schakelapparatuurmodellen en toepasselijke scenario's

Laten we, nadat we de kerndimensies hebben begrepen, eens kijken naar verschillende veelvoorkomende typenlaagspanningsschakelapparatuurop de markt. Dit zal u helpen uw abstracte vereisten te matchen met specifieke producten.

Modelserie Structuurtype Kernkenmerken

Typische toepasbare scenario's

:-----------  :-------------  :----------------------------------------------------

GGD  Opgelost Economisch en praktisch, eenvoudige schakeling, maar vereist stroomuitval voor onderhoud.

Industriële en mijnbouwbedrijven, bouwplaatsen met kostengevoeligheid, minder circuits en lage eisen aan de continuïteit van de stroomvoorziening.

GCK       Uitrijdbaar

Samengesteld uit Motor Control Center (MCC)-eenheden. Geïsoleerde circuits bieden goede veiligheid en betrouwbaarheid. Biedt een goede prijs-kwaliteitverhouding.

Energiesystemen, industriële en mijnbouwbedrijven, hoge gebouwen die stroomconversie, -distributie en motorcontrole vereisen. Momenteel een veelgebruikt type.

GCS       Uitrijdbaar

Verbeterd ontwerp op basis van GCK, flexibele structuur, goede uitwisselbaarheid van ladeblokken. Vroege versies hadden relatief lagere beschermingsniveaus.  Distributiesystemen in grote energiecentrales, petrochemische faciliteiten, enz., die een hoog automatiseringsniveau en interfacemogelijkheden met computers vereisen.

MNS       Uitrijdbaar

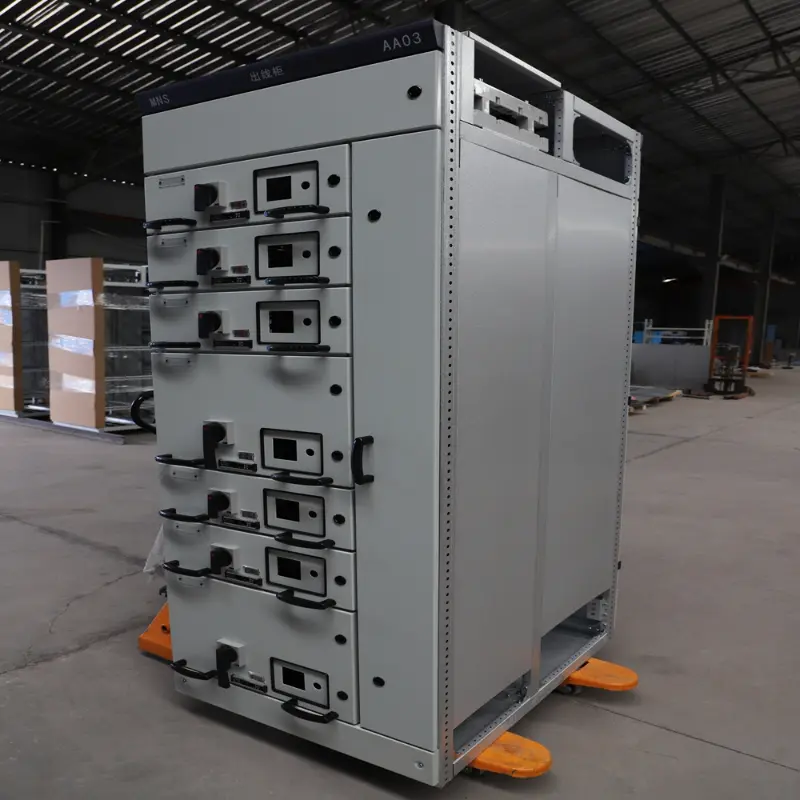

Compact ontwerp, modulaire structuur, uitstekend vakmanschap, hoog beschermingsniveau, superieure prestaties, maar relatief hogere kosten (ongeveer tweemaal zo hoog als GCS).  Situaties waarin extreem hoge eisen worden gesteld aan de betrouwbaarheid van de stroomvoorziening, de veiligheid en het ruimtegebruik, zoals grote datacenters, luxe hotels en werkplaatsen voor precisieproductie.

> Kortom: van GGD naar MNS kun je het zien als een vooruitgang in zowel prestatie als kosten. Voor de meeste conventionele projecten is GCK vaak een verstandige keuze die een evenwicht biedt tussen zuinigheid en betrouwbaarheid.
