De verschillen tussen centraal gemonteerde schakelapparatuur en ringhoofdeenheden

In moderne stroomdistributiesystemen zijn centraal gemonteerde schakelapparatuur en ringhoofdeenheden (RMU's) twee onmisbare kerncomponenten, die door de industrie worden geprezen als de "tweelingsterren" van de stroomdistributie. Elk bezit een unieke structuur, beschermingsmechanismen en specifieke toepassingsscenario's; Daarom is het selecteren van de juiste apparatuur cruciaal – niet alleen om de betrouwbaarheid van de stroomvoorziening te garanderen, maar ook om de investeringskosten rechtstreeks te beïnvloeden. Dit artikel biedt een diepgaande analyse van de belangrijkste verschillen tussen centraal gemonteerde schakelapparatuur en RMU's, en introduceert tevens de innovatieve productlijn van Deyan Electric op dit gebied.

Vergelijking van kernstructuren

Centraal gemonteerde schakelapparatuur maakt doorgaans gebruik van een structuur met drie niveaus: de bovenste laag herbergt het rail- en instrumentatiecompartiment; de middelste laag bevat de uittrekbare vacuümstroomonderbreker; en de onderste laag dient als kabelcompartiment. Dit gelaagde ontwerp geeft centraal gemonteerde schakelapparatuur een hoge mate van veiligheid en flexibiliteit tijdens bediening en onderhoud. De centraal gemonteerde schakelapparatuurproducten van Deyan Electric, zoals de DY-MZ-serie, ondersteunen modulaire uitbreiding en kunnen achteraf worden uitgerust met differentiële bescherming en automatiseringsbesturingsmodules om te voldoen aan de strenge eisen van complexe elektriciteitsnetwerken.

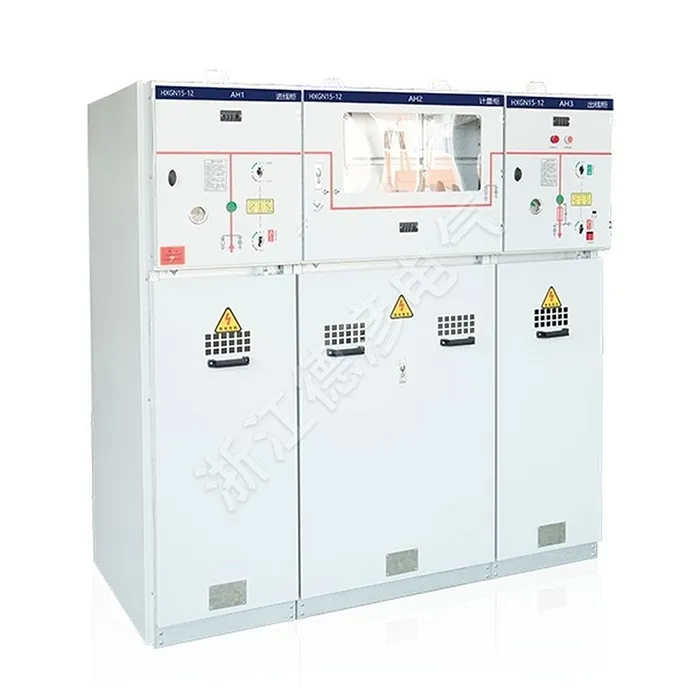

Ringhoofdeenheden daarentegen hebben een compact behuizingsontwerp, waarbij doorgaans een combinatie van belastingsschakelaar en zekering wordt geïntegreerd om een ​​ringnetwerkeenheid te vormen die uit drie tot vijf compartimenten bestaat. Hun compacte structuur maakt een efficiënte inzet mogelijk, zelfs in distributieruimtes met beperkte ruimte of ondergrondse nutstunnels. De RMU's uit de DY-HW-serie van Deyan Electric geven in hun ontwerp prioriteit aan zowel compactheid als intelligentie, en ondersteunen monitoring op afstand en data-acquisitie om te voldoen aan de eisen van moderne slimme stroomdistributiesystemen.

Verschillen in toepassingsscenario's

Vanwege hun hoge operationele frequentie en robuuste beveiligingsmogelijkheden is centraal gemonteerde schakelapparatuur bij uitstek geschikt voor toepassingen zoals uitgaande voedingsruimten van onderstations en fabrieksdistributieruimten. Een grootschalige productiefaciliteit heeft bijvoorbeeld de DY-MZ centraal gemonteerde schakelapparatuur van Deyan Electric ingezet; na zes maanden van hoge belasting ondervond de apparatuur vrijwel geen storingen, waarmee de betrouwbaarheid van centraal gemonteerde schakelapparatuur in hoogfrequente bedrijfsomgevingen volledig wordt aangetoond.

Omgekeerd zijn ringhoofdunits het meest geschikt voor locaties met relatief stabiele belastingen, zoals distributieruimten in woongemeenschappen en commerciële complexe stroomvoorzieningsknooppunten. De RMU's uit de DY-HW-serie van Deyan Electric worden veel gebruikt in woongemeenschappen en commerciële complexen. Typische casestudy's geven echter ook aan dat de onjuiste toepassing van RMU's, met name het gebruik ervan om belastingen te verwerken die worden gekenmerkt door een hoge bedrijfsfrequentie of een hoog kortsluitrisico, kan leiden tot frequente defecten aan de zekeringverbindingen. Zo heeft een winkelcentrum zijn eetgedeelte aanvankelijk volledig uitgerust met Ring Main Units (RMU's); Binnen zes maanden deden zich echter drie keer zekeringen voor. Na de overstap naar met metaal beklede schakelapparatuur (middengemonteerde kasten) stabiliseerden de activiteiten zich – een resultaat dat het selectieprincipe bevestigde: "geschiktheid heeft voorrang op prijs."

Onthulling van het beschermingsmechanisme

Met metaal beklede schakelapparatuur is uitgerust met een intelligent relaisbeveiligingssysteem dat kortsluitfouten binnen 0,02 seconden kan onderbreken - een reactiesnelheid die vijf keer sneller is dan die van een mens. Deze mogelijkheid maakt het mogelijk om snelle en betrouwbare bescherming te bieden in omgevingen met een hoog risico op kortsluiting. De met metaal beklede schakelapparatuur uit de DY-MZ-serie van Deyan Electric ondersteunt niet alleen intelligente bescherming, maar kan ook worden geïntegreerd met bewakingssystemen via communicatie-interfaces om alarmering op afstand en foutanalyse te vergemakkelijken.

Ring-hoofdunits zijn voor passieve bescherming afhankelijk van zekeringen, wat een bepaalde tijdsvertraging bij het oplossen van fouten met zich meebrengt. Hoewel ze lagere kosten bieden, zijn ze mogelijk niet voldoende om de veiligheid van de stroomvoorziening te garanderen in scenario's met een hoog risico. Het ontwerp vanDeyan Elektrisch’De RMU's uit de DY-HW-serie beschikken over verbeterde corrosieweerstand en isolatie-eigenschappen, waardoor ze bijzonder geschikt zijn voor omgevingen met beperkte ruimte, zoals kelders en metrostations.

Vergelijking: omvang en kosten

Met metaal beklede schakelapparatuur is doorgaans ongeveer 2 meter hoog en kost per eenheid meer dan 100.000 RMB; RMU's zijn daarentegen ongeveer 1,6 meter hoog en kosten slechts de helft van de prijs van hun met metaal beklede tegenhangers. De productlijn van Deyan Electric balanceert zorgvuldig tussen kosteneffectiviteit en situationele geschiktheid; Vooral de DY-HW-serie biedt een verscheidenheid aan maatopties om tegemoet te komen aan zowel ruimtelijke als budgettaire beperkingen.

Onderhoud en uitbreidbaarheid

Met metaal beklede schakelapparatuur vereist driemaandelijks onderhoud, inclusief smering van stroomonderbrekers en veerinspecties, terwijl RMU's doorgaans slechts een halfjaarlijkse inspectie van hun zekeringsbuizen vereisen. Uit een casestudy bij een kustfabriek bleek dat kortsluitingen in RMU's, veroorzaakt door corrosie door zoutnevel, volledig waren opgelost nadat de eenheden waren vervangen door met metaal beklede schakelapparatuur. Bovendien ondersteunt Metal-clad Switchgear de installatie van extra intelligente modules. Hoewel de uitbreidbaarheid van standaard RMU’s relatief beperkt is, ondergaan de intelligente RMU’s van Deyan Electric momenteel upgrades – waarbij primaire en secundaire apparatuur wordt geïntegreerd – om geavanceerde mogelijkheden voor monitoring op afstand en data-analyse mogelijk te maken.

De drie gouden regels voor uitrustingskeuze

  Voor scenario's met hoogfrequente schakeloperaties: Kies met metaal beklede schakelapparatuur.

  Voor scenario's met een hoog risico op kortsluiting: u moet kiezen voor met metaal beklede schakelapparatuur.

  Voor scenario's met beperkte ruimte of budgetbeperkingen: kies Ring Main Units.

Conclusie: samenwerken om een ​​veilig elektriciteitsnet op te bouwen

Met metaal beklede schakelapparatuur fungeert als een gespecialiseerd noodhulpteam, terwijl Ring Main Units dienen als lokale brandweerkazernes; samen werken ze samen om een ​​veilig en betrouwbaar ecosysteem van het elektriciteitsnet op te bouwen. Via zijn DY-MZ centraal gemonteerde schakelapparatuur en DY-HW ringhoofdunitproductlijnen levert Deyan Electric efficiënte, veilige en intelligente oplossingen voor een breed scala aan stroomdistributiescenario's. Bij het maken van productselecties is het van cruciaal belang om prioriteit te geven aan een grondige vergelijking van technische parameters – in plaats van uitsluitend te vertrouwen op productnamen – om een ​​win-win-resultaat te garanderen in termen van zowel rendement op de investering als operationele stabiliteit.
