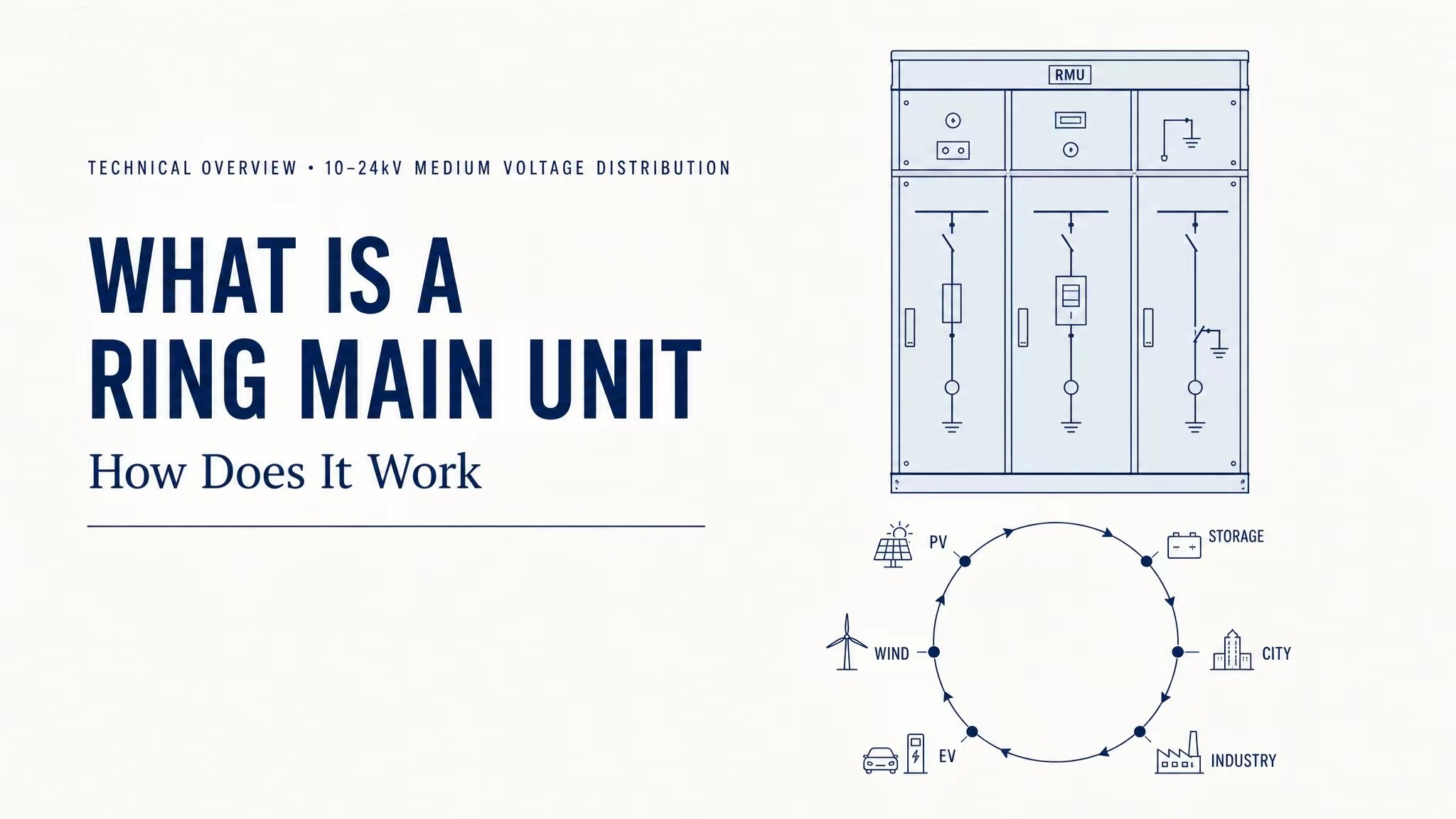

Wat is een Ring-hoofdeenheid en hoe werkt deze?

Bij de renovatie van stedelijke kabelpijpleidingen, ter ondersteuning van de stroomdistributie voor nieuwe energie en energievoorzieningsprojecten voor woongemeenschappen en industrieparken,Ring-hoofdeenheden(RMU's) dienen als kernschakelapparatuur in 10-24 kV middenspanningsringdistributienetwerken. Dankzij hun compacte kaststructuur, betrouwbare lastschakelaarsamenstellen en flexibele ringvoedingsmodus zijn RMU's mainstreamapparatuur geworden voor stroomdistributie buitenshuis, het matchen van box-substations en de distributie van ondergrondse stroom via pijpleidingen. Dit document biedt een gedetailleerde introductie over de fundamentele werkingsprincipes van de apparatuur, vijf kernvoordelen, toepasselijke locaties, routinematige inspectie en onderhoud, evenals de technische trend van nieuwe milieuvriendelijke, gasgeïsoleerde RMU's in de industrie, waarbij gebruik wordt gemaakt van veelgebruikte zoekwoorden in de elektrische sector.

I. Basiswerkprincipe

Ringvoeding verwijst naar het vormen van een gesloten ringvoedingslus door meerdere hoogspanningskabels met elkaar te verbinden. Uitgerust met interne componenten, waaronder belastingsschakelaars, aardingsschakelaars en zekeringen, regelen RMU's de aansluiting en ontkoppeling van kabellijnen binnen de lus.

Wanneer er kortsluiting of kabelschade optreedt op een deel van het ringnetwerk, kan de RMU het defecte segment snel loskoppelen. Geluidscircuits kunnen nog steeds energie in twee richtingen overbrengen, waardoor stroomuitval in het hele gebied wordt vermeden en de stabiliteit van de stroomvoorziening van stedelijke distributienetwerken aanzienlijk wordt verbeterd. Dit is de kernfunctie die het onderscheidt van gewone hoogspanningsschakelkasten.

II. Vijf kernproductkenmerken

1. Compact kastontwerp om installatieruimte te besparen
Dankzij de modulaire geïntegreerde structuur is het totale volume veel kleiner dan dat van conventionele hoogspanningsschakelkasten. Het kan direct worden geïnstalleerd in groenstroken, kabelputten en krappe ondergrondse stroomverdeelkamers, waardoor het ideaal is voor buitenruimte-stroomverdeelpunten in steden met weinig ruimte.

2. Meerdere optionele isolatiemedia met uitstekende veiligheidsprestaties
De markt biedt verschillende typen, waaronder SF6 gasgeïsoleerde, droge lucht milieuvriendelijke gasgeïsoleerde, vaste geïsoleerde en luchtgeïsoleerde producten. De volledig afgedichte kaststructuur is water- en stofdicht met een IP67-beschermingsgraad en is bestand tegen erosie door regen, zand, vocht en zoute mist aan de kust, voor 24 uur per dag buitengebruik.

3. Ringvoeding met snelle foutisolatie
Het ondersteunt dual-power ringschakeling. Zodra zich een fout voordoet in een enkele tak, vergrendelt en isoleert de unit de fout onmiddellijk zonder de stroomtoevoer naar andere gebruikers te onderbreken, waardoor het onmisbaar is voor het upgraden en renoveren van het elektriciteitsnet in oude stedelijke gebieden.

4. Eenvoudige structuur met onderhoudsvrije prestaties op lange termijn
Interne componenten van gasgeïsoleerde RMU's zijn vrij van oxidatie door omgevingslucht, waardoor de dagelijkse inspectiewerklast wordt verminderd. Mechanische lastschakelaars hebben een hoge duurzaamheid en zijn bestand tegen frequente schakelhandelingen.

5. Ondersteuning voor intelligente upgrade via primaire-secundaire integratie
Nieuwe intelligente RMU's zijn uitgerust met sensorterminals om op afstand de temperatuur, gasdruk en lijnfoutsignalen te bewaken. Ze zijn compatibel met smart grid back-end-systemen en maken onbeheerde werking en automatische foutalarmen mogelijk, passend bij de intelligente transformatietrend van stroomdistributie.

III. Belangrijkste toepassingsscenario's

● Ondergrondse kabelrenovatie in oude stadswijkenen buitenstroomdistributieringnetwerken langs gemeentelijke wegen

● Hoogspanningsstroomdistributie-eenheden voor woonwijken en commerciële complexenen ondergrondse parkeergarages

● Inkomende en uitgaande schakelkastenin doosvormige onderstations

● 10 kV netgekoppelde stroomdistributievoor fotovoltaïsche elektriciteitscentrales en gedistribueerde energieopslagprojecten

● Ondersteuning van stroomvoorzieningssystemen voor industrieparken, industriële zones, mijnenen snelweginfrastructuur

● Ringvoedingspunten buiten in kuststraten, steden en plattelandsgebieden;anticorrosiekasten passen zich aan zware werkomgevingen aan

IV. Standaard dagelijkse onderhoudsmethoden

1. Inspecteer regelmatig de buitenkant van de kastvoor deuken, corrosie of veroudering/beschadigde afdichtstrips op kastdeuren; repareer afgebladderde verf om roest en het binnendringen van water te voorkomen.

2. Controleer regelmatig de gaskamerdrukvan gasgeïsoleerde modellen en pak alarmen voor lagedruklekkage onmiddellijk aan.

3. Test herhaaldelijk de soepele schakelprestatiesvan lastschakelaars en aardingsschakelaars, en verwijder opgehoopt stof en vuil in de kast.

4. Controleer de temperatuur van de kabelverbindingenom verborgen gevaren zoals losse en oververhitte bedradingsaansluitingen te elimineren.

5. Voer regelmatig isolatie- en spanningstests uiten verifieer de normale werking van intelligente bewakingsterminals en foutindicatoren.

V. Ontwikkelingstrend in de sector

Gedreven door het Dual Carbon-beleid winnen milieuvriendelijke, droge lucht-geïsoleerde RMU's aan grote populariteit. Ze vervangen het traditionele broeikasgas zwavelhexafluoride door schone lucht als isolatiemedium voor superieure milieuprestaties. Ondertussen zijn primair-secundaire integratie, miniaturisering en intelligentie mainstream-richtingen in de industrie geworden, en RMU's blijven betrouwbare ondersteuning bieden voor de aanleg van stedelijke slimme distributienetwerken.
