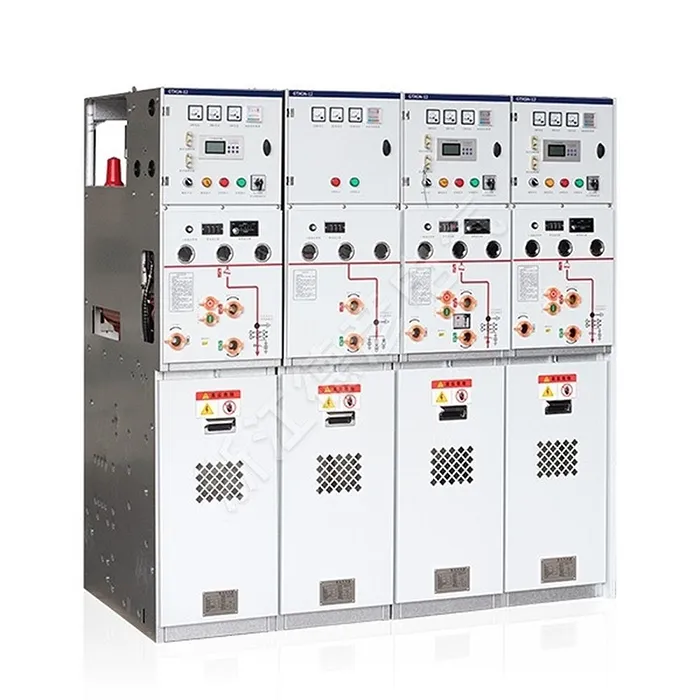

AC-metaalgeïsoleerde ringhoofdschakelaar

Deyan Electric is een professionele industriële elektrische leverancier met geïntegreerde R&D, productie en service. Het AC metaalgeïsoleerde ringhoofdschakelapparaat is een compacte, luchtgeïsoleerde eenheid voor betrouwbare secundaire stroomverdeling van 10-12 kV. Ontworpen voor ringhoofdsystemen, zorgt het voor veilige belastingschakeling, foutisolatie en continue stroomvoorziening. Het robuuste, modulaire ontwerp biedt eenvoudig onderhoud en is bij uitstek geschikt voor stedelijke netwerken, industrieterreinen en commerciële complexen die betrouwbare en kosteneffectieve netwerkprestaties vereisen.

Stuur onderzoek

Productomschrijving

Het AC metaalgeïsoleerde ringhoofdschakelapparaat is een volledig geïsoleerde, afgedichte en onderhoudsvrije oplossing. Deze unit integreert alle onder spanning staande onderdelen in één enkel epoxygegoten blok, waardoor totale immuniteit tegen zware omstandigheden wordt gegarandeerd. De betrouwbare Ring Main Unit is ideaal voor diverse toepassingen, van stedelijke netwerken tot veeleisende locaties zoals tunnels en luchthavens. Met zijn compacte en veilige ontwerp garandeert dit solide geïsoleerde schakelapparaat bedrijfszekerheid en veiligheid.

Productparameter (specificatie)

Project	Eenheid	Parameters
routine
Nominale spanning	kV	12
Nominale frequentie	Hz	50
Stroomfrequentie Bestand tegen spanning	kV/min	42/48
Blikseminslagspanning	kV	75/85
Boogduur	S	≥0,5
IP-waarde voor componenten (exclusief meetkasten)		IP67
Beschermingsklasse behuizing		IP4X
Compartimentbeschermingsklasse		IP2X
Bedrijfsspanning van de voedingsspanning	V	DC24,48,110,220
Bedrijfsspanning van de voedingsspanning	V	AC110,220
Busbar-systeem
Nominale stroom	A	630(1250)
Geschatte kortstondige weerstandsstroom	kA/sec	20/4(25/4)
Nominale piekstroom	kA	50(63)
Nominale piekstroom	kA	50
Laadschakeleenheid
Nominale stroom	A	630
Nominale kortsluitstroom	KA	50
Geschatte kortstondige weerstandsstroom	KA/S	20/4
Mechanische levensduur van belastingschakelaar	Seconde
Elektrische levensduur van lastschakelaars	seconde	E3
Gedeeltelijke ontlading	pc	≤5
Stroomonderbrekereenheid
Nominale stroom	A	630(1250)
Nominale kortsluitbreekstroom	KA	20(25)

Project	Eenheid	Parameters
Nominale kortsluitstroom	kA	50(63)
Geschatte kortstondige weerstandsstroom	kA/S	20/4(25/4)
Mechanische levensduur van stroomonderbrekers	seconde	20000
Levensduur van stroomonderbrekers	seconde	E2
Nominale bedrijfsvolgorde		0-0,3s-CO-180s-CO
Gedeeltelijke ontlading	PC	≤5
Belastingschakelaar-zekeringcombinatie elektrische eenheid
Nominale stroom (maximaal)	A	200
Nominale kortsluitbreekstroom	kA	31.5
Nominale stroom (maximaal)	KA	80
Gedeeltelijke ontlading	PC	3150
Ontkoppel de schakelaar
Nominale stroom	A	630/1250
Geschatte kortstondige weerstandsstroom	KA	20/25
Geschatte korte duur	S	4
Nominale piekstroom	kA	50/63
Mechanische levensduur	Seconde	3000
Aardingsschakelaar
Nominale stroom	A	630/1250
Geschatte kortstondige weerstandsstroom	K	20/25
Geschatte korte duur	S	4
Nominale piekstroom	k	50/63
Nominale kortsluitstroom (piek)	KA	50
Nominale kortsluitstroomcycli	Seconde	2
Mechanische levensduur	Seconde	3000

Producteigenschap en toepassing

Toepassingssites

Solide isolatie voor verbeterde veiligheid en milieuvriendelijkheid

Compact en ruimtebesparend ontwerp

Zeer betrouwbaar onder ongunstige omstandigheden

Onderhoudsvrije werking

Flexibele en uitbreidbare configuratie

◇ Compacte secundaire onderstations

◇ Kleine industriële en mijnbouwondernemingen

◇ Windenergiecentrales

◇ Hotels, winkelcentra, kantoorgebouwen, commerciële centra, enz.

◇ C- Lastschakelaareenheid

◇ D-Direct kabelaansluitunit

◇ De-Direct kabelaansluitunit met aardingsschakelaar

◇ F- Combinatie-eenheid lastschakelaar en zekering

◇ V- Vacuümstroomonderbreker

AC Metal-Insulated Ring Main Switchgear
